Encoder gia tăng POSITAL IXARC chính hãng | POSITAL Incremental Encoder
1. Tổng quan về Encoder gia tăng POSITAL IXARC chính hãng Đức
POSITAL là một thương hiệu nổi tiếng toàn cầu trong lĩnh vực cảm biến công nghiệp và thiết bị đo vị trí.
Một trong những dòng sản phẩm nổi bật nhất của hãng là POSITAL Incremental Encoder IXARC – một encoder gia tăng được sử dụng rộng rãi.
Encoder gia tăng POSITAL IXARC là thiết bị đo vị trí và tốc độ quay của các trục cơ khí thông qua tín hiệu xung điện tử.
Thiết bị này được thiết kế để có độ chính xác cao, độ bền cơ học vượt trội và hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Trong các hệ thống tự động hóa, encoder gia tăng thường được sử dụng để:
- Đo tốc độ động cơ
- Đo vị trí trục
- Điều khiển chuyển động trong robot
- Đồng bộ hóa băng tải
- Giám sát hệ thống servo
2. Encoder gia tăng là gì?
Encoder gia tăng (Incremental Encoder) là một cảm biến quay được sử dụng để đo vị trí tương đối và tốc độ quay của trục cơ khí.
Khi trục quay, Encoder tạo ra các tín hiệu xung điện tử tương ứng với góc quay.
Mỗi xung biểu thị một bước chuyển động nhỏ của trục. Bộ điều khiển như PLC hoặc bộ điều khiển servo sẽ đếm các xung để xác định vị trí và tốc độ.
Nguyên lý cơ bản của Encoder gia tăng bao gồm:
- Tín hiệu A
- Tín hiệu B
- Tín hiệu Z (Chỉ số)
Tín hiệu A và B lệch pha 90°, giúp xác định hướng quay của trục. Trong khi đó, tín hiệu Z được sử dụng để xác định gốc tọa độ của mỗi vòng quay.
Các bộ mã hóa gia tăng hiện đại như Bộ mã hóa gia tăng POSITAL cũng hỗ trợ nhiều chuẩn tín hiệu như:
- TTL (RS422)
- HTL (Push-Pull)
Các tín hiệu này giúp thiết bị dễ dàng tích hợp với nhiều hệ thống điều khiển khác nhau.
3. Giới thiệu về dòng POSITAL Incremental Encoder IXARC
Dòng IXARC là một trong những dòng encoder nổi tiếng nhất của POSITAL.
IXARC được thiết kế với các mục tiêu sau:
- Độ chính xác cao
- Lập trình linh hoạt
- Độ bền cơ học cao
Hoạt động ổn định trong môi trường công nghiệp
Dòng Encoder gia tăng POSITAL IXARC chính hãng cung cấp nhiều cấu hình khác nhau để phù hợp với nhiều ứng dụng, bao gồm:
- solid shaft encoder

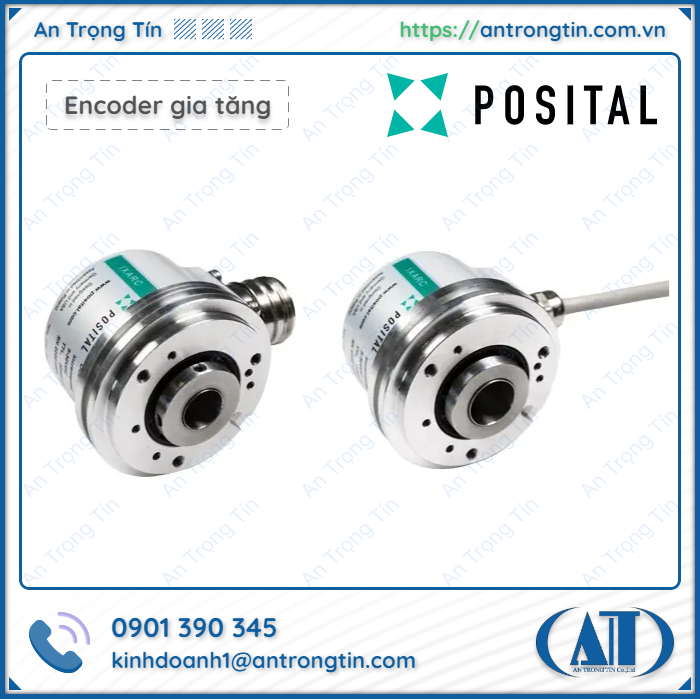

- hollow shaft encoder
- blind hollow shaft encoder

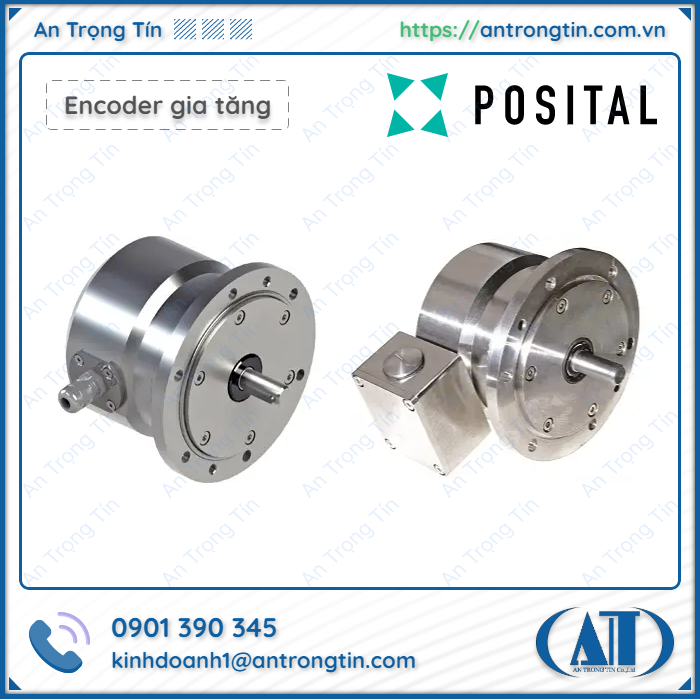

- heavy duty encoder
Thiết bị có thể được sử dụng trong nhiều ngành công nghiệp như:
- Tự động hóa nhà máy
- Robot công nghiệp
- Sản xuất thép
- Khai thác mỏ
- Năng lượng gió
- Máy đóng gói
4. Nguyên lý hoạt động của Encoder gia tăng POSITAL IXARC
POSITAL Incremental Encoder hoạt động dựa trên nguyên lý tạo ra các xung điện khi trục quay.
Quá trình hoạt động bao gồm các bước sau:
- Trục của bộ mã hóa quay theo chuyển động của động cơ.
- Một cảm biến từ tính phát hiện vị trí quay.
- Bộ mã hóa tạo ra các tín hiệu xung A và B.
- Bộ điều khiển PLC hoặc bộ điều khiển động cơ đọc các tín hiệu xung.
- Hệ thống tính toán vị trí và tốc độ.
- Các tín hiệu A và B lệch pha 90°, giúp xác định hướng quay của trục. Khi A dẫn trước B, trục quay theo chiều thuận; ngược lại, nó quay theo chiều ngược lại.
- Độ phân giải của encoder được xác định bởi PPR (Pulse Per Revolution) – số xung được tạo ra trong mỗi vòng quay.
Encoder gia tăng POSITAL IXARC chính hãng sản xuất tại Đức có thể được cấu hình với độ phân giải từ 1 đến 32768 xung trên mỗi vòng quay.
5. Ưu điểm vượt trội của Encoder gia tăng POSITAL IXARC
5.1 Độ chính xác cao
- Encoder IXARC có độ phân giải cao lên đến 32768 PPR, cho phép đo vị trí với độ chính xác cao.
Điều này đặc biệt quan trọng trong các ứng dụng như:
- Robot công nghiệp
- Máy CNC
- Động cơ servo
5.2 Công nghệ cảm biến từ tính tiên tiến
Encoder sử dụng công nghệ magnetic sensing, cho phép thiết bị:
- Chống bụi
- Chống rung
- Và hoạt động ổn định trong môi trường công nghiệp.
Công nghệ này giúp encoder bền hơn so với các encoder quang học truyền thống.
5.3 Khả năng lập trình linh hoạt
- Một trong những điểm mạnh của POSITAL Incremental Encoder là khả năng lập trình tham số.
Người dùng có thể cấu hình:
- PPR
- Hướng xung
- Loại tín hiệu đầu ra
Điều này giúp giảm số lượng mẫu cần dự trữ cho các nhà tích hợp hệ thống.
5.4 Độ bền cơ học cao
Encoder IXARC được thiết kế với vỏ bằng nhôm hoặc thép không gỉ.
Thiết bị có thể hoạt động ổn định trong môi trường có:
- Rung động mạnh
- Nhiệt độ cao
- Độ ẩm cao
Nhiệt độ hoạt động của encoder có thể nằm trong khoảng từ -30°C đến +80°C.
6. Thông số kỹ thuật của Encoder gia tăng POSITAL IXARC
Dưới đây là các thông số kỹ thuật điển hình của Encoder POSITAL.
Điện áp nguồn
- 4.75 – 30 VDC
Dòng điện tiêu thụ
- ≤60 mA @ 5V
- ≤30 mA @ 10V
- ≤25 mA @ 24V
Công suất tiêu thụ
- ≤1W
Độ phân giải
- 1 – 32768 PPR
Chuẩn tín hiệu
- HTL (Đẩy-Kéo)
- TTL (RS422)
Tần số tối đa
- 1 MHz
Chuẩn bảo vệ
- IP64 – IP67
Nhiệt độ hoạt động
- -30°C → +80°C
Độ chính xác
- ±0.0878°
Thời gian khởi động
- < 1 giây
7. Các model phổ biến của Encoder gia tăng POSITAL IXARC chính hãng
UTD-IPH00-XXXXX-HASS-5RW
- Trục rỗng kín
- Vỏ Ø58 mm
- Đầu ra HTL
- Bảo vệ IP67
UTD-IPH00-XXXXX-05M0-2TW
- Lắp kẹp
- Vỏ Ø50 mm
- Trục Ø8 mm
- Bảo vệ IP65
UTD-IPT00-XXXXX-XRS0-5AW
- Đầu ra RS422
- Trục rỗng kín
- Vỏ Ø58 mm
UCD-IPT00-04096-N060-PRL
- 4096 PPR
- Đầu ra RS422
- Mặt bích đồng bộ
UCD-IPH00-01024-VSS0-PRQ
- 1024 PPR
- Đầu ra HTL
- Trục rỗng kín
8. Ứng dụng của POSITAL Incremental Encoder
Encoder gia tăng POSITAL IXARC được sử dụng rộng rãi trong nhiều ngành công nghiệp.
Robot công nghiệp
- Bộ mã hóa giúp robot xác định chính xác vị trí khớp và tốc độ chuyển động.
Máy CNC
- Trong máy CNC, bộ mã hóa được sử dụng để đo vị trí trục và đảm bảo độ chính xác gia công.
Băng tải công nghiệp
- Bộ mã hóa giúp kiểm soát tốc độ băng tải và đồng bộ hóa hệ thống sản xuất.
Máy đóng gói
- Bộ mã hóa giúp kiểm soát vị trí sản phẩm trong các dây chuyền đóng gói tự động.
Ngành công nghiệp năng lượng gió
- Bộ mã hóa được sử dụng để đo vị trí và tốc độ quay của tuabin.
9. Tại sao nên chọn Encoder gia tăng POSITAL IXARC chính hãng Đức?
Chất lượng đạt tiêu chuẩn Châu Âu
- Bộ mã hóa được sản xuất theo tiêu chuẩn kỹ thuật của Đức với độ chính xác và độ bền cao.
Cấu hình đa dạng
- IXARC cung cấp hàng ngàn cấu hình khác nhau, phù hợp với nhiều loại máy móc.
Tuổi thọ cao
- Nhờ thiết kế từ tính và cấu trúc cơ khí chắc chắn, bộ mã hóa có tuổi thọ rất cao.
Dễ dàng tích hợp
- Bộ mã hóa hỗ trợ nhiều chuẩn tín hiệu và giao diện kết nối.
