Bộ điều khiển rung CUH SDVC40-S (150mA)
Công ty TNHH kỹ thuật công nghệ An Trọng Tín
Hotline: 0901390345 – Tự hào là đơn vị tiên phong cung cấp các máy móc thiết bị công nghiệp chất lượng cao, giá tốt nhất trên thị trường hiện nay.
Bộ điều khiển rung CUH SDVC40-S (150mA) – Hàng sẵn kho toàn quốc
Trong các dây chuyền lắp ráp tự động hiện đại từ sản xuất vi mạch, chất bán dẫn, bao bì dược phẩm đến cơ khí chính xác – bộ cấp liệu dạng phễu rung đóng vai trò như huyết mạch của quy trình.
Để vận hành hệ thống này một cách chính xác, trơn tru và không làm gián đoạn dây chuyền, bộ điều khiển trung tâm đóng vai trò như bộ não điều phối toàn bộ hoạt động.
Đối với các hệ thống cấp liệu sử dụng công nghệ mâm rung siêu âm, các bộ điều khiển điện từ thông thường hoàn toàn không phù hợp do sự khác biệt về bản chất của tải điện.
Đó là lý do tại sao Bộ điều khiển rung CUH SDVC40-S (150mA) đã trở thành thiết bị tiêu chuẩn được các kỹ sư lựa chọn cho tích hợp hệ thống.
1. Tổng quan về công nghệ rung siêu âm áp điện và vai trò của Bộ điều khiển rung CUH SDVC40-S
1.1. Sự khác biệt cốt lõi giữa tải cảm ứng (điện từ) và tải điện dung (Piezo)
Để hiểu được giá trị của Bộ điều khiển rung CUH SDVC40-S (150mA), trước tiên chúng ta cần làm rõ nguyên lý vật lý của mâm rung siêu âm Piezo.
Các mâm rung truyền thống sử dụng cuộn dây điện từ để tạo ra lực từ biến đổi nhằm làm rung các thanh lò xo thép. Đây hoàn toàn là tải cảm ứng (Inductive Load).
Ngược lại, bộ rung Piezo hoạt động dựa trên hiệu ứng ngược của các tấm thạch anh:
- Khi một điện áp xoay chiều được đặt vào gốm Piezo, cấu trúc tinh thể liên tục giãn nở và co lại, tạo ra các dao động cơ học ở tần số rất cao.
- Về mặt điện, khối gốm Piezo này hoạt động như một tụ điện, có nghĩa là nó là một tải điện dung (Capacitive Load).
- Nếu sử dụng bộ điều khiển mâm rung thông thường (được thiết kế cho tải cảm ứng) để điều khiển mâm rung Piezo.
=> Dòng điện nạp và xả điện dung cực lớn sẽ ngay lập tức làm hỏng tầng công suất (IGBT/Thyristor) của bộ điều khiển hoặc làm cháy các phiến gốm thạch anh đắt tiền của mâm rung.
1.2. Giải pháp kỹ thuật từ CUH
Nanjing CUH Science & Technology Co., Ltd hiện là nhà sản xuất hàng đầu các thiết bị phụ trợ cho mâm rung cấp liệu công nghiệp.
Với sự phát triển của Bộ điều khiển rung CUH SDVC40-S đã giải quyết hoàn toàn vấn đề điều khiển tải điện dung bằng mạch xử lý biến tần kỹ thuật số chuyên dụng.
Cho phép điều khiển biên độ mượt mà và chính xác đến từng micromet, với đáp ứng tần số siêu âm từ 40Hz đến 400Hz.
2. Phân tích chi tiết cấu trúc phần cứng và thiết kế cơ học của Bộ điều khiển rung CUH SDVC40-S (150mA)
Một bộ điều khiển công nghiệp tốt phải đảm bảo hoạt động liên tục 24/7 đáng tin cậy trong môi trường bụi bặm và rung động của nhà máy.

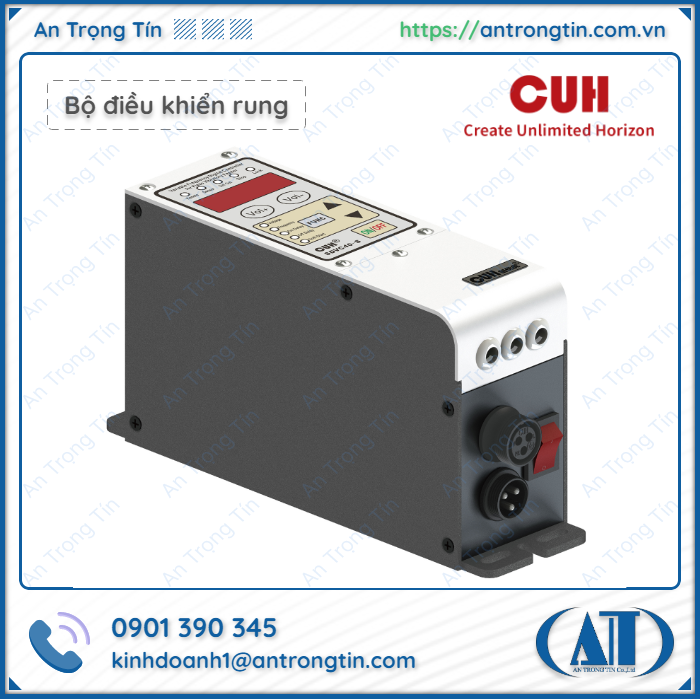

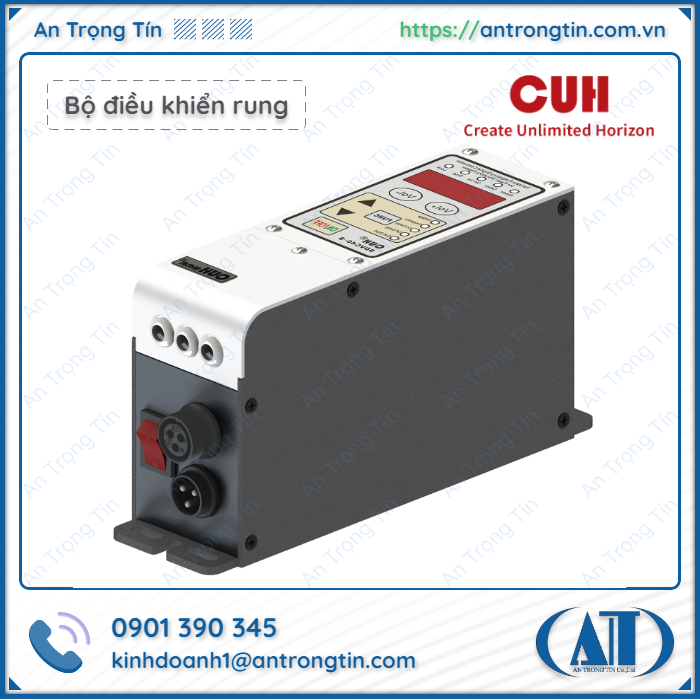

Bộ điều khiển rung CUH SDVC40-S sở hữu thiết kế công nghiệp dạng mô-đun được tối ưu hóa cực kỳ cao:

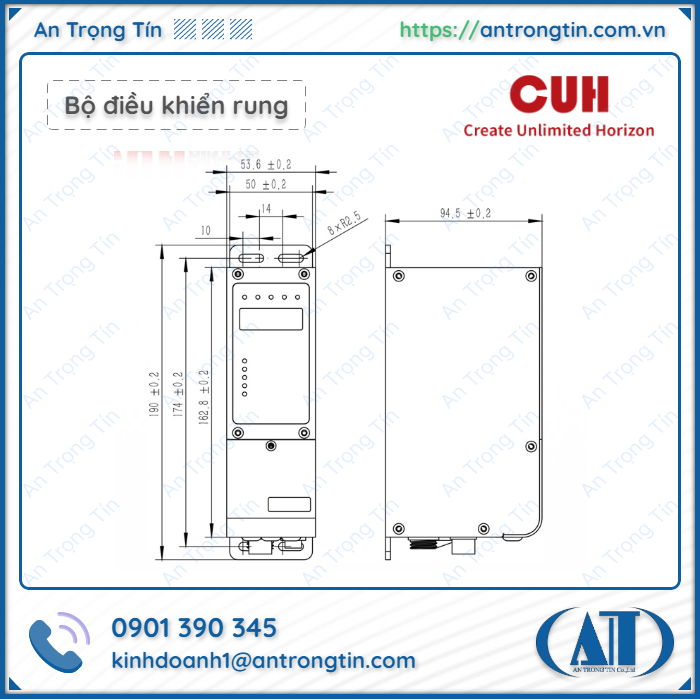

- Kích thước hình học nhỏ gọn: Với kích thước 190 * 53,6 * 94,5 mm (chiều dài x chiều rộng x chiều cao), thiết bị có thiết kế mỏng, tối đa hóa việc tiết kiệm không gian.
- Trọng lượng chắc chắn: Thiết bị nặng 1050g (không bao gồm cáp kết nối). Trọng lượng này cho thấy mật độ cao của các linh kiện chất lượng cao và các tản nhiệt nhôm dày bên trong.

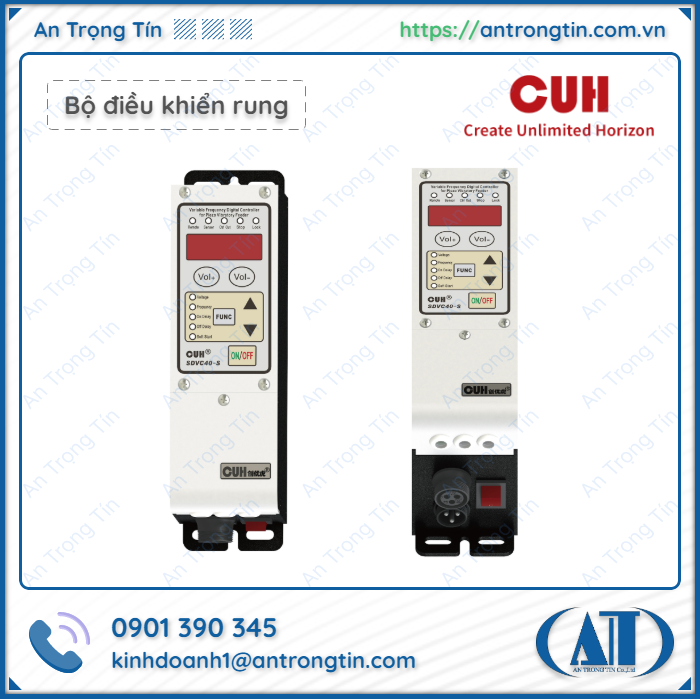

- Giao diện vận hành trực quan: Mặt trước của thiết bị có màn hình LED 5 chữ số rõ ràng, cho phép các kỹ sư quan sát chính xác các thông số tần số, điện áp và dòng điện đã được cấu hình.
3. Model sản phẩm và thông số kỹ thuật chi tiết của Bộ điều khiển rung CUH SDVC40-S
Dưới đây là bảng thông số kỹ thuật đầy đủ được trích trực tiếp từ tài liệu kỹ thuật gốc của nhà sản xuất cho mã sản phẩm Bộ điều khiển rung CUH SDVC40-S (150mA).
| Danh mục thông số (Item) | Giá trị nhỏ nhất (Min) | Giá trị tiêu chuẩn (Typical) | Giá trị lớn nhất (Max) | Đơn vị (Unit) |
Ghi chú kỹ thuật (Note)
|
| Điện áp đầu vào (Input Voltage) | 85 | 220 | 250 | V |
AC RMS (Nguồn xoay chiều toàn dải)
|
| Dải điện áp đầu ra điều chỉnh (Adjustable Output Voltage Range) | 0 | — | 220 | V |
Điện áp ra dạng sóng Sin
|
| Độ chính xác điều chỉnh điện áp (Voltage Adjustment Accuracy) | — | 1 | — | V |
Bước chỉnh nhảy 1V
|
| Độ chính xác ổn áp (Voltage Regulation Accuracy) | — | — | 10 | % |
Sai số Delta Vout / Delta Vin
|
| Thời gian đáp ứng điều chỉnh áp (Response Time) | 25 | — | 25 | s |
Phụ thuộc vào chu kỳ điện áp đầu ra
|
| Dải dòng điện đầu ra điều chỉnh (Adjustable Output Current) | 0 | — | 150 | mA |
Định mức giới hạn dòng tải dung
|
| Công suất đầu ra (Output Power) | 0 | — | 33 | VA |
Công suất biểu kiến tối đa
|
| Tần số đầu ra (Output Frequency) | 40 | — | 400 | Hz |
Dải biến tần siêu rộng cho mâm Piezo
|
| Độ chính xác điều chỉnh tần số (Frequency Accuracy) | — | 0.1 | — | Hz |
Bước chỉnh cực mịn để dò cộng hưởng
|
| Dạng sóng đầu ra (Output Waveform) | — | Sine | — | — |
Sóng Sin thuần khiết giảm tối đa nhiệt lượng
|
| Thời gian khởi động mềm (Soft Start Time) | 0 | — | 10 | s |
Giá trị mặc định của nhà máy là 0.5s
|
| Thời gian trễ Bật/Tắt (On/Off Delay Time) | 0 | — | 20 | s |
Giá trị mặc định của nhà máy là 0.2s
|
| Độ chính xác thời gian trễ Bật/Tắt | — | 0.1 | — | s |
Khả năng kiểm soát bộ đệm cảm biến
|
| Nhiệt độ kích hoạt bảo vệ quá nhiệt (Overheat) | 60 | 65 | 65 | °C |
Tự động ngắt khi bo mạch đạt ngưỡng
|
| Dòng điện đầu ra điều khiển DC (DC Control Output) | 0 | — | 200 | mA |
Nguồn cấp cho cảm biến phụ trợ ngoại vi
|
| Điện áp đầu ra điều khiển DC | 22 | 24 | 26 | V |
Điện áp DC chuẩn công nghiệp
|
| Tín hiệu điều khiển Analog (Analog Control Signal) | — | 1-5 / 4-20 | — | V / mA |
Tín hiệu từ PLC điều khiển tốc độ từ xa
|
| Tín hiệu điều khiển kỹ thuật số (Digital Control) | — | 24 | — | V |
Tín hiệu chuyển mạch Logic (Switching)
|
| Phương pháp cấu hình (Adjustment Method) | — | 6 | — | Button |
Hệ thống phím bấm mặt trước bo mạch
|
| Công suất tiêu thụ ở chế độ chờ (Standby Power) | — | 4 | — | W |
Tiết kiệm điện năng tối ưu
|
| Phương thức hiển thị (Display Method) | — | 5 | — | Digit |
Màn hình LED 5 phân đoạn
|
| Nhiệt độ môi trường vận hành (Ambient Temp) | 0 | 25 | 40 | °C |
Giới hạn hoạt động an toàn
|
| Độ ẩm môi trường vận hành (Ambient Humidity) | 10 | 60 | 85 | % |
Không được phép ngưng tụ hơi nước
|
| Nhiệt độ lưu kho bảo quản (Storage Temp) | -20 | 25 | 85 | °C |
Điều kiện bảo quản thiết bị
|
4. Phân tích chuyên sâu các tính năng công nghệ cốt lõi và thuật toán vận hành Bộ điều khiển rung CUH SDVC40-S
4.1. Thuật toán biến tần số với độ phân giải 0.1Hz
- Mỗi tấm rung cơ học có một tần số cộng hưởng vật lý tự nhiên phụ thuộc vào khối lượng của máng dẫn hướng, số lượng lá gốm thạch anh và tải trọng vật liệu trên máng.
- Nếu tần số của bộ điều khiển lệch khỏi tần số cộng hưởng này dù chỉ 1Hz, hiệu suất truyền rung sẽ giảm tới 70%, mâm sẽ bị gầm, quá nhiệt.
- Bộ điều khiển rung CUH SDVC40-S (150mA) cho phép người vận hành thay đổi tần số từ 40Hz đến 400Hz với độ chính xác cấu hình lên đến 0.1Hz.
4.2. Khởi động (Soft Start) và Ngắt mềm (Soft Stop) thông minh
- Khi mâm rung đứng yên và đột ngột nhận một điện áp đỉnh lớn, quán tính cơ học của xung điện có thể gây ra các vết nứt trong cấu trúc keo dán gốm Piezo.
- Bộ điều khiển rung CUH SDVC40-S (150mA) giải quyết vấn đề này với tính năng Khởi động (Soft Start), cho phép thiết lập biên độ dần dần từ 0 đến 10 giây (mặc định là 0,5 giây).
- Dòng điện nạp cho tải được điều khiển để tăng tuyến tính, loại bỏ hoàn toàn các xung cơ khí có hại.
4.3. Logic điều khiển độ trễ dựa trên cảm biến tích hợp (Thời gian trễ bật/tắt)
- Trong các dây chuyền đóng gói tự động, phễu rung thường đẩy các linh kiện lên một máng chờ.
- Ở cuối máng, một cảm biến quang học kiểm tra xem đường ray đầy hay trống để ra lệnh cho mâm rung dừng hoặc khởi động.
- Tuy nhiên, nếu các linh kiện liên tục đi qua cảm biến, làm gián đoạn chùm tia sáng, bộ điều khiển sẽ gặp phải hiện tượng bật/tắt liên tục, gây hư hỏng thiết bị điện.
- Bộ điều khiển rung CUH SDVC40-S (150mA) loại bỏ hoàn toàn lỗi này nhờ tính năng cài đặt thời gian phản hồi trễ On/Off Delay từ 0 đến 20 giây.
4.4. Cơ chế bảo vệ tự phục hồi đa lớp
- Bộ điều khiển rung CUH SDVC40-S tích hợp hệ thống cảm biến nhiệt độ kỹ thuật số bên trong bo mạch nguồn.
- Khi nhiệt độ bo mạch đạt đến ngưỡng bảo vệ quá nhiệt lý tưởng là 65°C, bộ điều khiển sẽ kích hoạt chế độ Digital Overheat Protection ngay lập tức ngắt đầu.
- Ngoài ra, tính năng bảo vệ ngắn mạch có thể phục hồi cho phép hệ thống tự động hoạt động bình thường trở lại sau khi các sự cố chạm chập cáp bên ngoài được giải quyết.
6. Ứng dụng thực tiễn của Bộ điều khiển rung CUH SDVC40-S (150mA) trong các ngành công nghiệp tiên tiến
- Ngành công nghiệp bán dẫn & SMT: Cấp phôi các linh kiện dán bề mặt siêu nhỏ như điện trở, tụ điện, transistor và chip điều khiển LED vào các đồ gá kiểm.
- Ngành công nghiệp y tế và dược phẩm: Phân loại, xắp sếp theo hướng và đếm viên nén, viên nang cứng, các loại kim tiêm và nắp lọ vô trùng. Công nghệ rung Piezo không tạo ra bụi mịn từ ma sát cuộn từ, đáp ứng các tiêu chuẩn phòng sạch y tế nghiêm ngặt.
- Ngành công nghiệp ô tô và kỹ thuật chính xác: Cung cấp ốc vít siêu nhỏ, vòng đệm, chốt định vị và lò xo nhỏ cho cánh tay robot siết vít tự động.
- Sản xuất mỹ phẩm: Phân loại nắp chai, vòi xịt nước hoa và đầu son môi trước khi chuyển đến quy trình đóng nắp tự động.
