Lõi lọc thủy lực HIFI FILTER – Giải pháp thay thế hoàn hảo, tiết kiệm 30%
Trong bối cảnh vận hành máy móc hạng nặng và dây chuyền sản xuất tự động hiện nay, hệ thống thủy lực đóng vai trò thiết yếu trong việc duy trì toàn bộ nhà máy.
Tuy nhiên, thực tế đáng lo ngại là hầu hết các sự cố kỹ thuật liên quan đến giảm áp suất, hỏng bơm hoặc kẹt van điều khiển đều do dầu thủy lực bị nhiễm bẩn gây ra.
Các hạt mài mòn siêu nhỏ và vụn kim loại sinh ra trong quá trình ma sát cơ học, nếu không được giữ lại, sẽ liên tục làm hỏng bề mặt của các bộ phận chính xác.
Để giải quyết triệt để vấn đề này, trang bị cho nhà máy của bạn Lõi lọc thủy lực HIFI FILTER là giải pháp tối ưu và tiết kiệm chi phí nhất cho các doanh nghiệp.
1. Khái niệm: Lõi lọc thủy lực HIFI FILTER là gì?
Lõi lọc thủy lực HIFI FILTER (hay còn gọi là phần tử lọc) là một bộ phận tiêu hao quan trọng được lắp đặt bên trong vỏ lọc thủy lực trong mạch tuần hoàn dầu.
Đây là dòng sản phẩm cao cấp được nghiên cứu và sản xuất bởi tập đoàn HIFI FILTER® (Pháp).
Chức năng chính của lõi lọc là trực tiếp giữ lại các tạp chất rắn (bụi môi trường, cặn carbon, vụn kim loại cơ khí) và tách một phần hơi nước khỏi dòng dầu thủy lực áp suất cao.
Không giống như các bộ phận cố định như vỏ lọc, lõi lọc chịu áp suất làm việc liên tục từ dòng chất lưu và tích tụ bụi bẩn theo thời gian.
Do đó, đây là một bộ phận cần được kiểm tra và thay thế định kỳ.
Nếu lõi lọc không được thay thế kịp thời khi bị tắc nghẽn, lưu lượng dầu sẽ bị giảm hoặc van bypass sẽ được kích hoạt, khiến dầu bẩn chảy trực tiếp vào mạch và làm hỏng các thiết bị đắt tiền.
2. Cấu trúc và phân loại Lõi lọc thủy lực HIFI FILTER
Các thiết kế của thương hiệu HIFI FILTER tối ưu hóa tối đa các Lõi lọc thủy lực HIFI FILTER để giữ lại bụi bẩn và chịu được áp suất.
Một bộ lọc tiêu chuẩn thường bao gồm các thành phần sau: lưới bảo vệ bên ngoài, màng lọc xếp nếp ở giữa, ống đỡ bằng thép đục lỗ ở giữa và hai nắp bịt đầu có gioăng làm kín.
Dựa trên vị trí và chức năng trong mạch thủy lực, các Lõi lọc thủy lực HIFI FILTER được chia thành các nhóm chính sau:
2.1. Lõi lọc đường hút (Suction Filter Elements)
- Đặc điểm: Thường là bộ lọc thô được lắp đặt ngâm trong bể chứa dầu hoặc ngay trước cửa hút của bơm thủy lực.
- Chức năng: Bảo vệ bơm khỏi việc hút các tạp chất lớn tích tụ trong bể dầu, ngăn ngừa nguy cơ sứt mẻ cánh gạt hoặc xước lòng xi lanh.
2.2. Lõi lọc áp suất cao (Pressure Filter Elements)
- Đặc điểm: Được lắp đặt trên đường ống cao áp ngay sau khi dầu ra khỏi bơm.
- Chức năng: Yêu cầu lọc cực mịn để bảo vệ các cụm van điều khiển kỹ thuật số hoặc van tỷ lệ. Bộ lọc này có cấu trúc cơ khí rất bền để chịu được sự thay đổi áp suất đột ngột trong hệ thống.
2.3. Lõi lọc đường về (Return Filter Elements)
- Đặc điểm: Được lắp đặt tại điểm dầu sắp chảy ngược về bể chứa sau khi hoàn thành chu trình sinh công tại bộ truyền động.
- Chức năng: Giữ lại tất cả các hạt bụi mài mòn sinh ra từ ma sát của xi lanh và động cơ thủy lực, đảm bảo dầu hồi về bể chứa luôn ở trạng thái sạch nhất có thể.
3. Phần Model – Thông số kỹ thuật của Lõi lọc thủy lực HIFI FILTER
Để thuận tiện cho việc mua phụ tùng thay thế hoặc thiết kế hệ thống.
Dưới đây là bảng tóm tắt các model Lõi lọc thủy lực HIFI FILTER phổ biến nhất cùng với các thông số kỹ thuật đặc trưng của chúng:
Bảng 1: Thông số kỹ thuật của các dòng mô hình lõi lọc tiêu chuẩn
| Ký hiệu Model / Series | Phân loại ứng dụng | Áp suất phá hủy lõi (Collapse – Bar) | Lưu lượng đỉnh đáp ứng | Cấp độ tinh lọc (µm) |
Vật liệu màng lọc chính
|
| SH Series (Ví dụ: SH 51121, SH 63020) | Lõi lọc đường hút (Suction) | 10 Bar | 20 – 400 L/min | 25, 60, 90, 125 µm |
Lưới thép không gỉ (Wire Mesh)
|
| HR Series (Ví dụ: HR 16042, HR 20411) | Lõi lọc đường về (Return) | 25 Bar | 30 – 750 L/min | 10, 25, 40 µm |
Giấy tổng hợp Cellulose / Sợi thủy tinh
|
| HP Series (Ví dụ: HP 03721, HP 83140) | Lõi lọc áp cao (Pressure) | 210 Bar | 15 – 460 L/min | 1, 3, 5, 10, 20 µm |
Sợi thủy tinh vô cơ đa lớp (Fiberglass)
|
Bảng 2: Thông số kỹ thuật của phụ kiện và hệ thống quản lý chất lỏng
| Nhóm thiết bị | Mã Series đặc trưng | Khả năng đáp ứng / Thông số |
Ứng dụng tích hợp trong hệ thống
|
| Lõi lọc thở bể dầu | SA Series (Ví dụ: SA 1230) | Cấp độ lọc bụi: 3µm – 10µm |
Gắn trên đỉnh bể dầu, lọc sạch không khí khi mức dầu thay đổi.
|

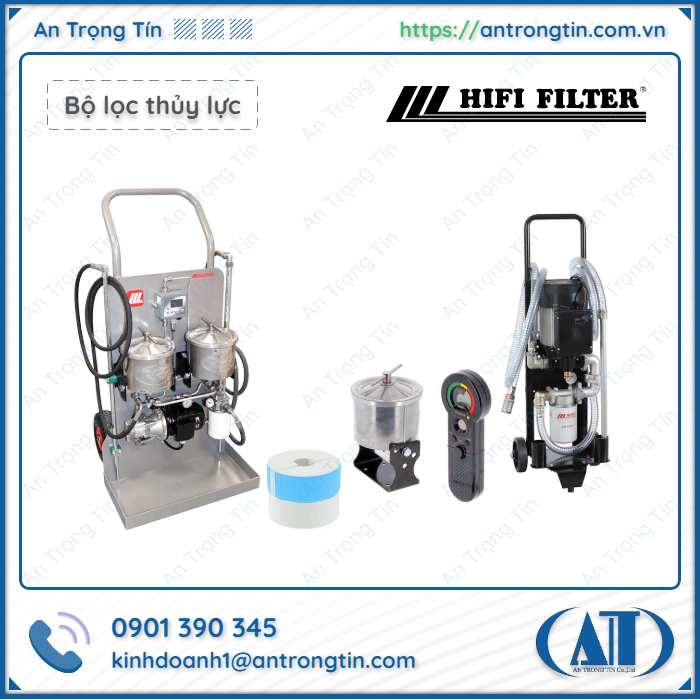

| Lõi lọc xe di động | Cụm lõi cho trạm UOM | Lưu lượng tuần hoàn: 15 – 100 L/phút |
Lắp trên xe lọc độc lập để làm sạch dầu trực tiếp khi máy chạy.
|
| Gioăng làm kín đi kèm | NBR / Viton Seals | Nhiệt độ làm việc: -20°C đến 120°C |
Đảm bảo độ kín khít tuyệt đối giữa lõi lọc và cổ vỏ lọc.
|
4. Ưu điểm vượt trội của Lõi lọc thủy lực HIFI FILTER
Công nghệ màng sợi thủy tinh nhiều lớp:
- Màng lọc được làm từ các sợi thủy tinh vô cơ siêu mịn được xếp lớp trong một ma trận đan xen.
- Cấu trúc Lõi lọc thủy lực HIFI FILTER này tối ưu hóa diện tích bề mặt, làm tăng đáng kể khả năng giữ cặn bẩn, do đó kéo dài tuổi thọ giữa các lần bảo dưỡng.
Khả năng chịu áp suất chênh lệch cao tốt:
- Lõi lọc áp suất cao HIFI FILTER được gia cố bằng khung thép chắc chắn, có khả năng chịu được áp suất sụp đổ lên đến 210 bar.
- Điều này đảm bảo màng lọc không bị rách hoặc rò rỉ cặn trong quá trình khởi động lạnh (khi dầu có độ nhớt rất cao).
Khả năng tương thích hóa học đa dạng:
- Hệ thống gioăng làm kín (NBR hoặc Viton) và chất keo liên kết lọc có tính trơ hóa học cao.
- Đảm bảo hiệu suất bền bỉ trong cả môi trường dầu khoáng thông thường lẫn các loại dầu thủy lực chống cháy chuyên dụng.
Giải pháp tra mã thay thế hoàn hảo:
- HIFI FILTER sở hữu cơ sở dữ liệu phần mềm chuyển đổi mã lọc khổng lồ.
- Các kỹ sư có thể dễ dàng tìm thấy mã lõi lọc HIFI với kích thước cơ khí chính xác 100% để thay thế các bộ lọc gốc đắt tiền từ Hydac, Pall, Parker, MP Filtri hoặc Rexroth.
