Rơ le giám sát AC DC Multitek M200 – Loại bỏ nguy cơ cháy nổ và gián đoạn hoạt động
Trong các hệ thống tự động hóa công nghiệp, sự ổn định của nguồn điện ảnh hưởng trực tiếp đến tuổi thọ máy móc và hiệu quả hoạt động.
Bất kỳ sự dao động điện áp hoặc quá dòng nào cũng có thể gây ra tổn thất kinh tế đáng kể do máy móc ngừng hoạt động hoặc chập cháy.
Để giải quyết triệt để vấn đề này, các kỹ sư điện luôn ưu tiên Rơ le giám sát AC DC Multitek M200 – thiết bị bảo vệ tiêu chuẩn vàng từ một thương hiệu uy tín của Vương Quốc Anh.
1. Khái niệm: Rơ le giám sát AC DC Multitek M200 là gì?

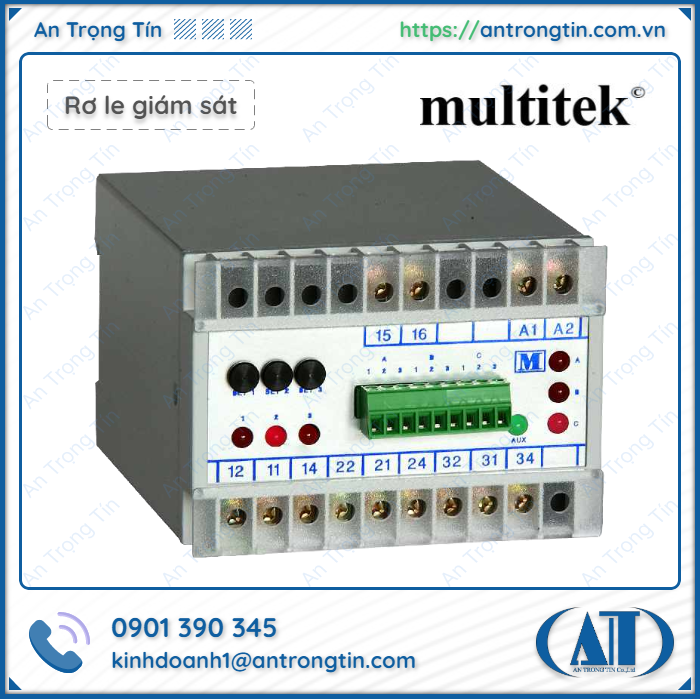

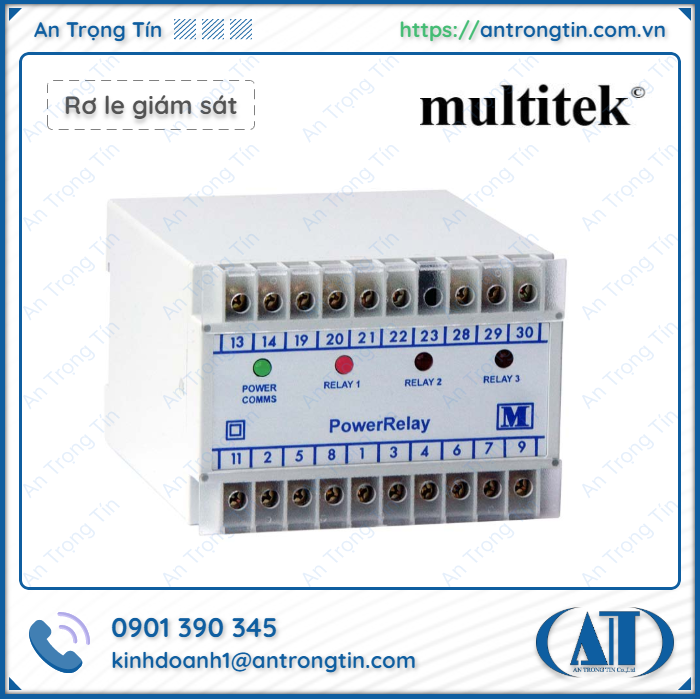

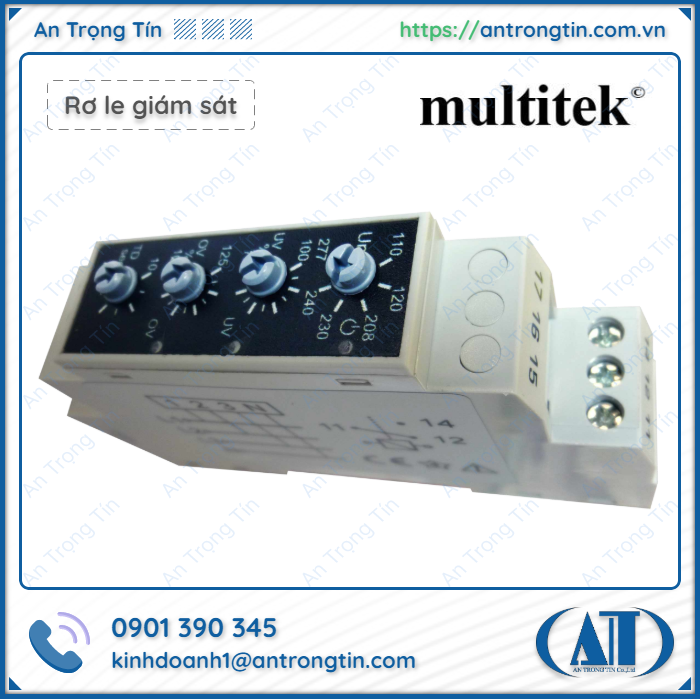

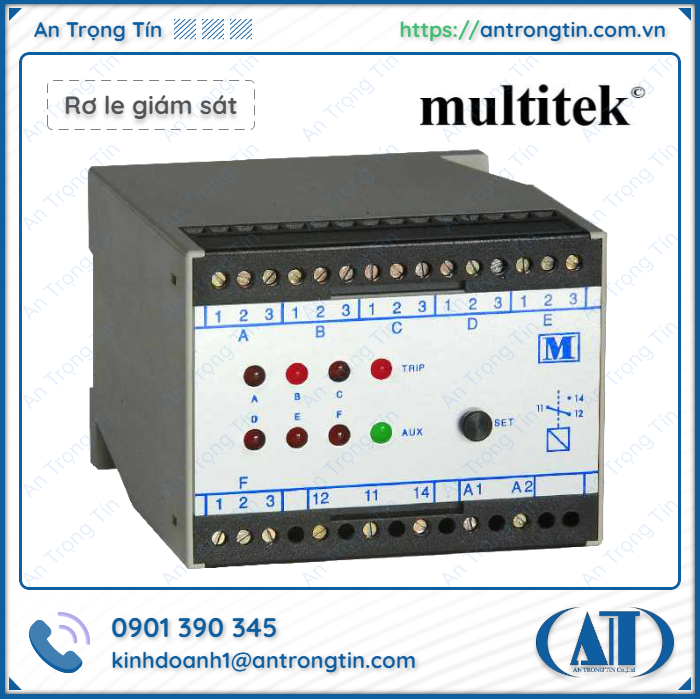

Rơ le giám sát AC DC Multitek M200 là thiết bị bảo vệ và đo lường điện tử chuyên dụng được thiết kế để liên tục giám sát dòng điện (AC/DC Current) hoặc điện áp (AC/DC Voltage) trong một hệ thống điện.
Khi các thông số này vượt quá hoặc thấp hơn ngưỡng an toàn đã đặt (Over/Under limit), rơle sẽ ngay lập tức thay đổi trạng thái của các tiếp điểm đầu ra.
Tín hiệu này được gửi đến PLC, hệ thống SCADA hoặc trực tiếp ngắt kết nối công tắc tơ/CB để cách ly tải và bảo vệ toàn bộ hệ thống.
Thiết bị cho phép người dùng tùy chỉnh linh hoạt phạm vi giới hạn (Trip points), thời gian trễ (Time delays) và chế độ reset.
2. Thông số kỹ thuật của Rơ le giám sát AC DC Multitek M200
Bảng thông số kỹ thuật tiêu chuẩn được trích từ bảng dữ liệu của nhà sản xuất Multitek:
| Thông Số Kỹ Thuật (Specification) |
Giá Trị Chi Tiết (Detailed Value)
|
| Nhiệt độ vận hành |
0 đến +60∘C (Giới hạn hoạt động: −25 đến +70∘C)
|
| Hệ số nhiệt độ |
0.03% mỗi ∘C (300 ppm/∘C)
|
| Độ ẩm môi trường |
Tối đa 95% RH (không ngưng tụ)
|
| Chứng nhận quốc tế |
U.L. Approval (Mã File: E157034)
|
| Kiểu gá lắp |
Ngàm kẹp trực tiếp lên DIN rail 35×7.5 mm (DIN-EN50022 / BS5584)
|
| Cấp bảo vệ vỏ ngoài |
IP50 cho phần thân (Case); IP30 cho các cực đấu nối (Terminals)
|
| Điện áp thử cách điện |
4kV RMS 50Hz trong 1 phút giữa Input / Case / Nguồn phụ
|
| Thử nghiệm xung sét |
EMC 5kV transient tuân thủ IEC801 / EN55020
|
| Tiếp điểm ngõ ra |
Tiếp điểm kép chuyển đổi lưỡng cực DPDT (2 C/O); Vật liệu Bạc/Cadmium
|
| Dòng tải tiếp điểm AC |
250V AC, 5A không thuần trở (Khả năng chịu tải tối đa 1200VA)
|
| Dòng tải tiếp điểm DC |
125V DC, 1A thuần trở (Khả năng chịu tải tối đa 120W)
|
| Thời gian phản hồi |
~ 7ms (Tối đa không quá 20ms)
|
| Tuổi thọ thiết bị |
Tuổi thọ điện: 106 chu kỳ; Tuổi thọ cơ học: 5×106 chu kỳ
|
3. Phân loại các model Rơ le giám sát AC DC Multitek M200 phổ biến
3.1. Rơ le giám sát điện áp AC (AC Voltage Monitoring Relays)
- M200-V1Y (Điện áp thấp): Giám sát sự sụt giảm điện áp cho lưới điện một pha, ngăn ngừa cháy cuộn dây động cơ.
- M200-V3Y (Điện áp cao): Giám sát điện áp cao một pha, nhanh chóng bảo vệ thiết bị trong trường hợp tăng điện áp đột ngột.
- M200-V1W (Điện áp thấp & cao): Rơle tích hợp cung cấp khả năng bảo vệ đồng thời chống lại cả điện áp thấp và cao một pha.
- M200-V3X (Điện áp 3 pha): Giám sát đa chức năng hệ thống 3 pha, tích hợp bảo vệ chống mất pha, mất cân bằng pha và thứ tự pha.
3.2. Rơ le giám sát điện áp DC (DC Voltage Monitoring Relays)
- M200-VD1 / M200-VD3: Giám sát điện áp thấp và cao DC cho hệ thống pin, DC-UPS và tủ sạc trạm biến áp.
3.3. Rơ le giám sát dòng điện AC/DC (AC/DC Current Monitoring Relays)
- M200-C1Y (Dòng điện thấp): Phát hiện dòng điện thấp (đứt dây đai, bơm chạy không tải).
- M200-C3Y / M200-C3X: Giám sát dòng điện quá tải một pha hoặc ba pha, bảo vệ động cơ khỏi bị kẹt rôto và quá tải.
3.4. Rơ le giám sát tần số (Frequency Monitoring Relays)
- M200-F1D: Bảo vệ tần số (Under/Over Frequency) chuyên dụng cho hệ thống máy phát điện công nghiệp.
4. Ưu điểm vượt trội của Multitek M200
Tiếp điểm kép DPDT (2 C/O):
- Thay vì chỉ một tiếp điểm như các rơle thông thường.
- Rơ le giám sát AC DC Multitek M200 cho phép sử dụng đồng thời một tiếp điểm để ngắt trực tiếp công tắc tơ và một tiếp điểm để truyền tín hiệu lỗi đến PLC/đèn báo mà không cần rơle trung gian.
Khả năng chống nhiễu công nghiệp tuyệt vời:
- Rơ le giám sát AC DC Multitek đáp ứng tiêu chuẩn chống nhiễu tần số cao EHF 2,5 kV và chịu được xung sét transient 5 kV.
- Khả năng này giúp rơle hoạt động chính xác trong môi trường có nhiễu hài cao gần biến tần.
Độ bền cao & Lắp đặt dễ dàng:
- Đạt chuẩn bảo vệ IP50 cho vỏ ngoài, bảo vệ mạch điện tử khỏi bụi.
- Ngàm kẹp DIN rail 35mm tối ưu hóa thời gian lắp đặt và đảm bảo kết nối an toàn với thiết kế đầu nối đạt chuẩn IP30.
5. Ứng dụng thực tiễn của Rơ le giám sát AC DC Multitek M200
- Bảo vệ an toàn cho hệ thống động cơ 3 pha, bơm nước thải và quạt hút công nghiệp.
- Giám sát nguồn điện DC dự phòng, hệ thống UPS trung tâm dữ liệu và trạm biến áp.
- Đảm bảo chất lượng điện năng đầu ra của hệ thống máy phát điện dự phòng.
6. Nơi mua Rơ le giám sát AC DC Multitek M200 chính hãng với giá tốt nhất
Để đảm bảo vận hành an toàn và kiểm tra nghiệm thu hệ thống điện, khách hàng nên mua sản phẩm từ các nhà phân phối chính hãng uy tín:
- Sản phẩm chính hãng nhập khẩu từ nhà máy Multitek với đầy đủ chứng nhận xuất xứ và chất lượng.
- Bảo hành 12 tháng theo tiêu chuẩn của nhà sản xuất.
- Các kỹ sư giàu kinh nghiệm cung cấp tư vấn chuyên môn về model phù hợp theo sơ đồ bảng điện và hướng dẫn lắp đặt trực tiếp.
