Van khí nén Bonesi Series K chính hãng – Tiết kiệm năng lượng, hoàn toàn không rò rỉ
1. Van khí nén Bonesi Series K là gì?

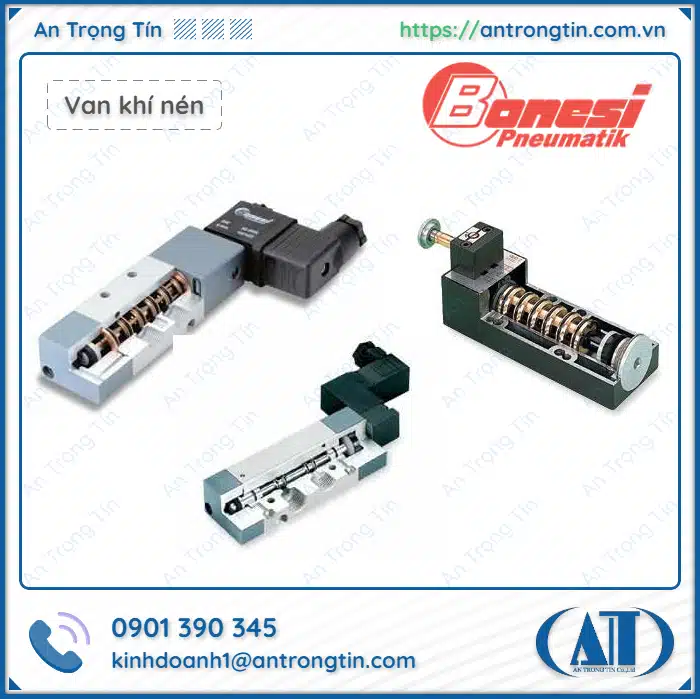

Van khí nén Bonesi Series K (tên tiếng Anh: Balanced Spool Valves Series K / K Series Micro-Valves) là dòng van điều khiển hướng khí nén siêu nhỏ cao cấp được phát triển bởi Bonesi Pneumatik (Ý).
Các thiết bị này đóng vai trò quan trọng trong việc điều khiển đóng/mở, đảo chiều và phân phối khí nén đến các bộ truyền động như xi lanh khí nén, bộ truyền động quay hoặc cơ cấu kẹp tự động.
Nhờ thiết kế con trượt cân bằng, Van khí nén Bonesi Series K giảm đáng kể ma sát bên trong, dẫn đến tốc độ chuyển mạch cực nhanh, phản hồi tức thời.
Nguồn gốc thương hiệu: Bonesi Pneumatik (Lombardia, Italia) là một trong những nhà sản xuất thiết bị khí nén hàng đầu châu Âu với lịch sử lâu đời.
Các sản phẩm của hãng tuân thủ nghiêm ngặt các tiêu chuẩn gia công chính xác của châu Âu và các chứng nhận an toàn và chống cháy nổ ATEX nghiêm ngặt.

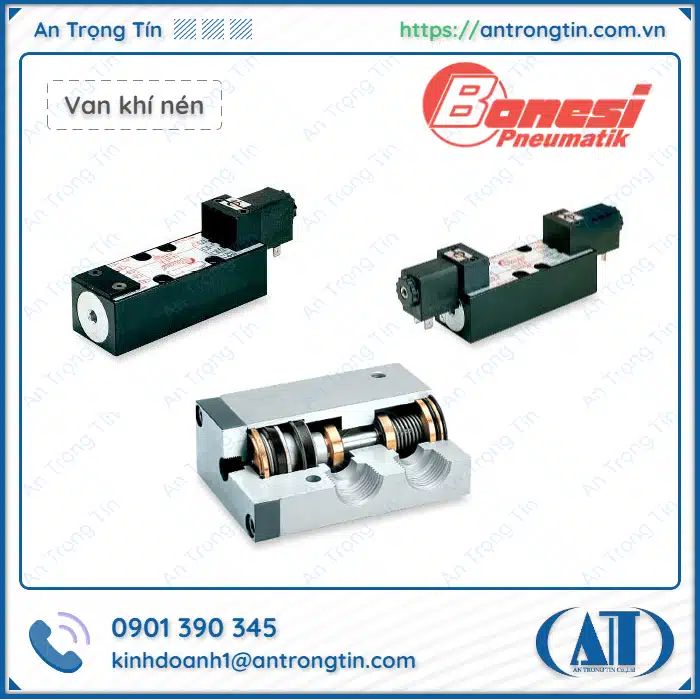

2. Nguyên lý hoạt động & Cơ cấu Balanced Spool của Van khí nén Bonesi
Loại bỏ áp suất hướng trục:
- Không giống như các van khí nén thông thường, cấu trúc Balanced Spool đảm bảo áp suất khí nén tác động đều lên các khoang con trượt.
- Điều này loại bỏ hoàn toàn lực cản áp suất hướng trục, giảm thiểu mài mòn gioăng.
Lực kích hoạt thấp:
- Do giảm thiểu lực cản ma sát, van chỉ cần áp suất kích hoạt pilot rất thấp (1,8 Bar).
- Nhờ đó, cuộn coil hoạt động trơn tru hơn, tiêu thụ ít năng lượng hơn và giảm nguy cơ quá nhiệt.
Thời gian phản hồi siêu nhanh:
- Tốc độ chuyển đổi trạng thái bật/tắt diễn ra gần như tức thời khi nhận được tín hiệu điều khiển, rất phù hợp với các dây chuyền sản xuất tự động tốc độ cao.
3. Ưu điểm kỹ thuật vượt trội
Van khí nén Bonesi Series K chính hãng sở hữu những đặc điểm thiết kế vượt trội:
Thân và con trượt bằng nhôm anod hóa:
- Vật liệu nhôm cao cấp với bề mặt được xử lý anod hóa giúp chống ăn mòn hóa học nhẹ, tăng khả năng chống va đập, giảm trọng lượng tổng thể.
Gioăng cao su NBR chất lượng cao:
- Chịu được dải nhiệt độ hoạt động từ -10°C đến +60°C, đảm bảo độ kín tuyệt đối, ngăn ngừa rò rỉ khí và hoàn toàn tương thích với các chất bôi trơn khí nén tiêu chuẩn.
Thiết kế nhỏ gọn và linh hoạt:
- Kích thước van siêu nhỏ cho phép dễ dàng lắp đặt trong không gian tủ điện chật hẹp hoặc tích hợp trực tiếp vào cánh tay robot.
Các tùy chọn được chứng nhận ATEX:
- Có sẵn các phiên bản cuộn coil và thân van được chứng nhận ATEX, đáp ứng các yêu cầu an toàn chống cháy nổ trong môi trường nguy hiểm như hóa chất, dầu khí,…
4. Bảng dữ liệu kỹ thuật
Dưới đây là bảng dữ liệu kỹ thuật tiêu chuẩn từ nhà sản xuất cho Van khí nén Bonesi Series K:
| Thông Số Kỹ Thuật | Chi Tiết |
| Kích thước cổng (Port size) |
1/8″G (ren chuẩn ISO 228/1)
|
| Cấu hình van (Ways / Positions) |
5/2 (5 cổng 2 vị trí)
|
| Chức năng vận hành |
Pneumatic (Kích khí) – Solenoid (Điện từ)
|
| Vật liệu Thân & Con trượt |
Nhôm định hình anốt hóa (Extruded & Anodized Aluminium)
|
| Vật liệu Gioăng làm kín |
Cao su Nitrile (NBR) độ đàn hồi cao
|
| Đường kính danh nghĩa (Nominal size) | 4 mm |
| Áp suất làm việc (Operating pressure) | 1.5 ÷ 7 Bar |
| Áp suất kích hoạt tối thiểu (Min pilot) | 1.8 Bar |
| Lưu lượng dòng chảy (Flow rate) |
• 470 Nl/min (ở áp suất 5 bar)• 550 Nl/min (ở áp suất 6 bar)• 630 Nl/min (ở áp suất 7 bar)
|
| Nhiệt độ môi trường & môi chất | -10°C ÷ +60°C |
| Môi chất sử dụng |
Khí nén đã qua lọc sạch (Filtered air, độ mịn 5µm hoặc 25µm)
|
| Kiểu lắp đặt |
Bắt lỗ trực tiếp trên thân (In-line) hoặc lắp cụm đế ghép (Manifold)
|
5. Phân loại model & Phương pháp lắp đặt
Dòng Van khí nén Bonesi Series K chính hãng cung cấp nhiều tùy chọn để phù hợp với các sơ đồ mạch khí nén khác nhau:
5.1. Van điện từ Series K (Solenoid Valve):
- Loại 1 cuộn coil (Single Solenoid): Sử dụng lò xo hồi, tự động trở về vị trí ban đầu khi mất điện.
- Loại 2 cuộn coil (Double Solenoid): Duy trì vị trí hoạt động cho đến khi nhận được tín hiệu điện tiếp theo.
- Van kích khí nén Series K (Pneumatic Valve): Điều khiển đảo chiều trực tiếp bằng tín hiệu khí pilot, thích hợp cho các khu vực chống cháy nổ nơi không thể sử dụng cuộn coil.

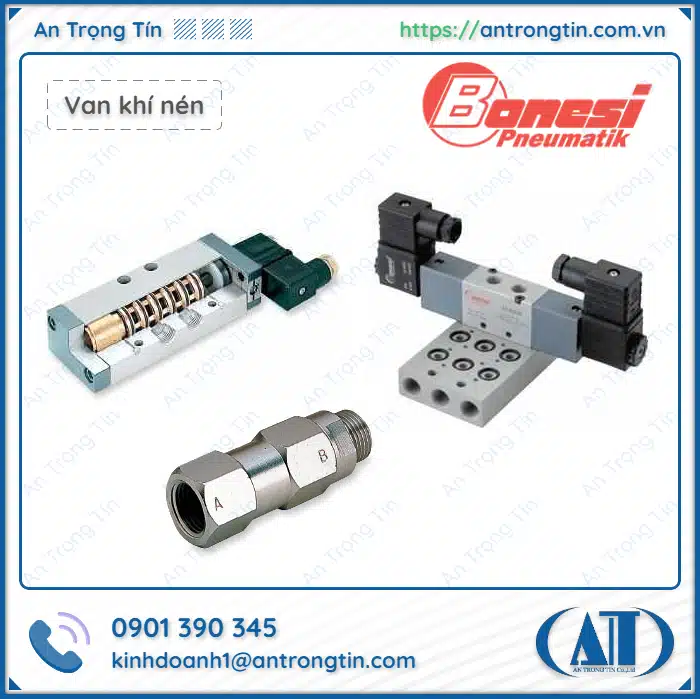

5.2. Phương pháp lắp đặt In-line & Manifold:
- Lắp In-line: Vặn trực tiếp van vào gá đỡ bằng cách sử dụng các lỗ định vị trên thân van.
- Lắp cắm cụm Manifold: Nhiều van Series K được lắp đặt trên một đế nhôm chung (đế Manifold), giảm thiểu đường ống cấp và xả, đồng thời tối đa hóa không gian tủ.
6. Ứng dụng thực tiễn trong công nghiệp
Nhờ thiết kế siêu nhỏ gọn, độ chính xác cao và tuổi thọ dài, Van khí nén Bonesi Series K là lựa chọn ưu tiên trong nhiều lĩnh vực:
- Công nghiệp bao bì và máy móc đóng gói: Điều khiển cơ chế niêm phong, lưỡi cắt nhiệt, gắp hộp và đẩy sản phẩm trên băng tải.
- Lắp ráp linh kiện điện tử và sản xuất máy móc: Tích hợp vào hệ thống cánh tay robot (Pick and Place) và cơ chế cấp phôi tự động yêu cầu độ nhạy cao.
- Công nghiệp thực phẩm và dược phẩm: Vận hành sạch sẽ, không cần bôi trơn bắt buộc, đáp ứng các tiêu chuẩn vệ sinh công nghiệp.
- Đồ gá kẹp CNC và tự động hóa sản xuất: Điều khiển xi lanh để kẹp phôi nhanh chóng và đáng tin cậy.
