Bộ điều áp điện tử Equilibar QPV, QBS, GP, EPR Series – Độ chính xác cao hơn gấp 5 lần so với van cơ khí
Trong các hệ thống tự động hóa, thử nghiệm và nghiên cứu phát triển (R&D) hiện đại, việc duy trì áp suất ổn định với độ chính xác cao là rất quan trọng đối với hiệu suất hoạt động và chất lượng sản phẩm.
Bộ điều áp điện tử Equilibar (Mỹ) là một giải pháp công nghệ hàng đầu, đáp ứng xuất sắc các yêu cầu về tốc độ phản hồi, độ phân giải cực cao và khả năng tích hợp linh hoạt với bất kỳ hệ thống điều khiển công nghiệp nào.
1. Khái niệm: Bộ điều áp điện tử Equilibar là gì?
Bộ điều áp điện tử Equilibar (Equilibar Electronic Pressure Regulator) là thiết bị tự động điều chỉnh áp suất theo thời gian thực dựa trên tín hiệu đầu vào điện (0–10 VDC hoặc 4–20 mA).
Không giống như các bộ điều chỉnh áp suất cơ khí sử dụng màng ngăn và lò xo, dễ bị mòn và trôi lệch, thiết bị của Equilibar hoạt động bằng cơ chế vòng kín tiên tiến:
Tiếp nhận: Mạch điều khiển PID nhận tín hiệu cài đặt (Setpoint) từ PLC, máy tính công nghiệp hoặc DCS.
So sánh: Các cảm biến áp suất bên trong liên tục đo giá trị thực tế tại cổng ra và so sánh với mức Setpoint.
Điều chỉnh: Bộ vi xử lý điều khiển hệ thống van điện từ tỷ lệ (Proportional Solenoid) để đóng/mở cực nhanh nhằm duy trì áp suất chính xác.
Các tính năng kỹ thuật cốt lõi:
Làm van dẫn hướng (Pilot Regulator):
Rất phổ biến khi được sử dụng làm nguồn áp suất tham chiếu (dome-loaded) cho các van BPR (Back Pressure Regulator) của Equilibar, giúp kiểm soát áp suất của chất lỏng hoặc khí ăn mòn.
Không tiêu hao khí (Zero Bleed):
Khi đạt được trạng thái cân bằng áp suất, van sẽ đóng hoàn toàn, loại bỏ sự lãng phí khí nén hoặc khí tinh khiết đắt tiền.
Loại bỏ độ trễ (Zero Hysteresis):
Cấu trúc điện tử phản hồi liên tục loại bỏ hoàn toàn hiện tượng trễ cơ học của lò xo truyền thống.
2. Các dòng sản phẩm chính: Equilibar QPV, QBS, GP, EPR Series

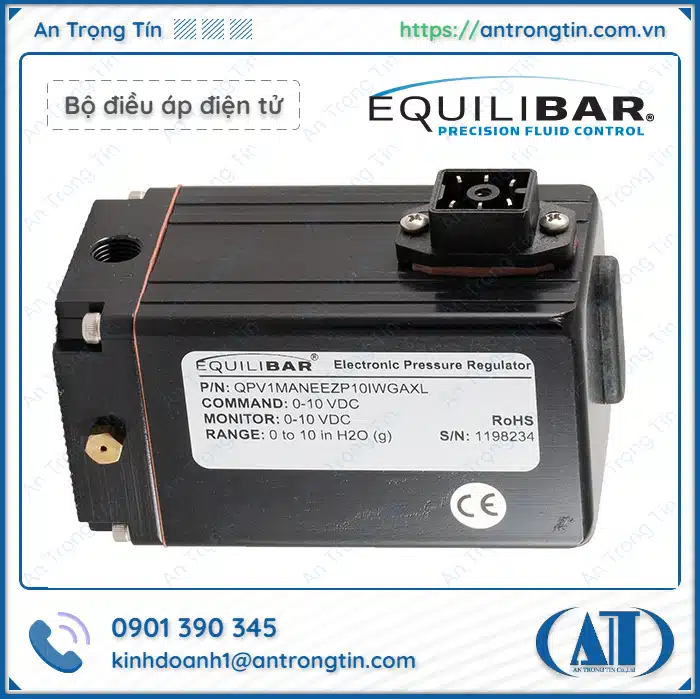

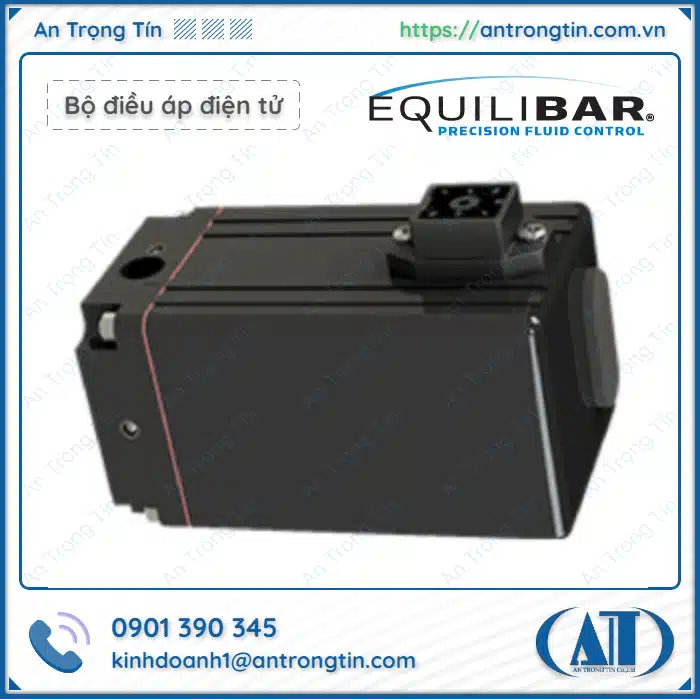

2.1. Bộ điều áp điện tử Equilibar QPV Series (High Resolution)
- Được thiết kế cho các ứng dụng yêu cầu độ chính xác và độ mượt cực cao.
- Sử dụng công nghệ van tỷ lệ tuyến tính mượt mà, loại bỏ hiện tượng nhấp nháy áp suất hoặc rung động.
- Thích hợp cho phân tích y tế, phòng thí nghiệm và quy trình phủ bán dẫn.
2.2. Equilibar QBS Series (Standard Industrial)
- Bộ điều áp điện tử Equilibar tiêu chuẩn với chi phí tối ưu.
- Vỏ bền chắc (nhôm anod hóa hoặc thép không gỉ SS316), dễ dàng lắp đặt trong tủ điện.
- Thích hợp cho kiểm tra rò rỉ (leak testing), hệ thống căng màng/cuộn dây tự động.

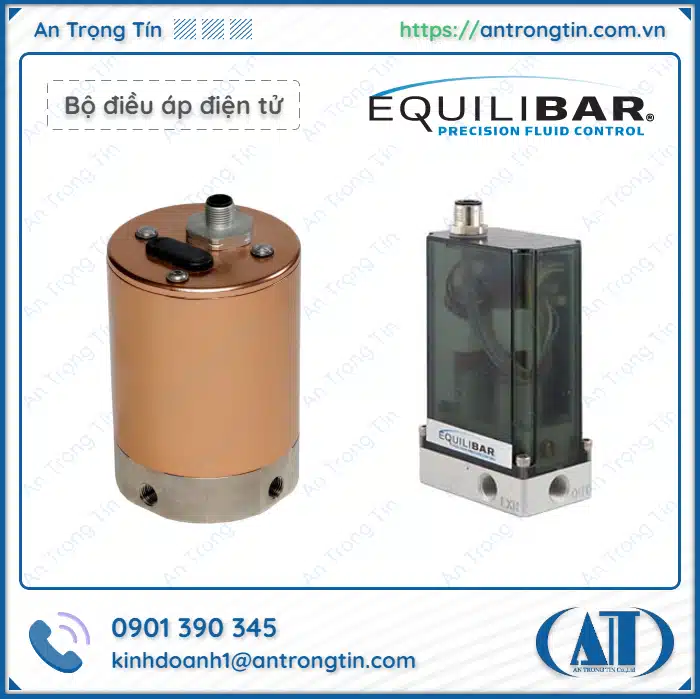

2.3. Equilibar GP Series (High Pressure)
- Thiết kế hình trụ chắc chắn, đặc biệt dành cho dải áp suất cao (lên đến 69 bar).
- Hoạt động đáng tin cậy 24/7 trong môi trường công nghiệp khắc nghiệt.
- Thích hợp cho hệ thống khí nén/thủy lực áp suất cao, điều khiển van dome-loaded trong nhà máy hóa chất.

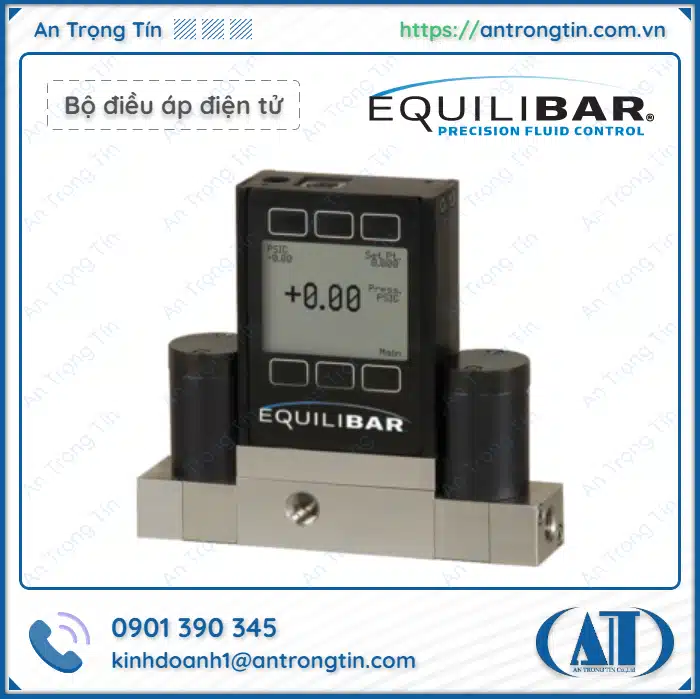

2.4. Equilibar EPR Series (Display & High Pressure)
- Dòng sản phẩm cao cấp nhất, được trang bị màn hình kỹ thuật số LCD và các nút vận hành trực tiếp tại chỗ.
- Khả năng chịu áp suất cực cao (lên đến 206 bar) với cổng giao tiếp RS-232/Modbus tùy chọn.
- Thích hợp cho các trạm thử nghiệm độc lập và phòng R&D cần giám sát trực quan.
3. Thông số kỹ thuật chi tiết của Bộ điều áp điện tử Equilibar QPV, QBS, GP, EPR Series
| Thông số kỹ thuật | Equilibar QPV Series | Equilibar QBS Series | Equilibar GP Series |
Equilibar EPR Series
|
| Dải áp suất làm việc | Vacuum – 150 psig(Chân không – 10.3 bar) | Vacuum – 500 psig(Chân không – 34.5 bar) | Vacuum – 1000 psig(Chân không – 69 bar) |
Vacuum – 3000 psig(Chân không – 206 bar)
|
| Tín hiệu điều khiển (Command) | 0–10 VDC / 4–20 mA | 0–10 VDC / 4–20 mA | 0–10 VDC / 4–20 mA |
0–10 VDC / 4–20 mA(Option RS-232/Modbus)
|
| Tín hiệu phản hồi (Monitor) | 0–10 VDC / 4–20 mA | 0–10 VDC / 4–20 mA | 0–10 VDC / 4–20 mA |
0–10 VDC / 4–20 mA
|
| Độ chính xác (Accuracy) | ±0.2% Full Scale | ±0.5% Full Scale | ±0.5% Full Scale |
±0.25% Full Scale
|
| Độ phân giải (Resolution) | Siêu cao (đến 0.004%) | ±0.1% Full Scale | ±0.1% Full Scale |
±0.05% Full Scale
|
| Độ lặp lại (Repeatability) | ±0.02% Full Scale | ±0.08% Full Scale | ±0.08% Full Scale |
±0.05% Full Scale
|
| Vật liệu thân (Wetted) | Nhôm Anodized / SS316 | Nhôm / SS316L | SS316L / Brass | SS316L |
| Màn hình hiển thị | Không | Không | Không |
Màn hình LCD kỹ thuật số
|
4. Ưu điểm chính & Ứng dụng thực tiễn
4.1. Ưu điểm nổi bật của Bộ điều áp điện tử Equilibar
- Tự động hóa 100%: Dễ dàng lập trình thay đổi áp suất theo kịch bản (pressure profile) thông qua PLC/HMI.
- Thời gian phản hồi cực nhanh: Phản hồi thay đổi áp suất chỉ trong vài mili giây.
- Ổn định nhiệt độ: Cảm biến bù nhiệt độ tích hợp giúp duy trì áp suất chính xác, không bị ảnh hưởng bởi sự thay đổi nhiệt độ môi trường xung quanh.
4.2. Ứng dụng công nghiệp điển hình của Bộ điều áp điện tử Equilibar
Kiểm định QA/QC & Leak Test:
- Cung cấp áp suất thử nghiệm cực kỳ chính xác để phát hiện ngay cả những rò rỉ nhỏ nhất trong các bộ phận ô tô, van công nghiệp và thiết bị y tế.
Hóa chất & Nghiên cứu (Pilot Plant):
- Kết hợp với van BPR Equilibar để kiểm soát áp suất phản ứng hóa học đòi hỏi khắt khe (chống lại hóa chất ăn mòn, nhiệt độ cao).
Bán dẫn & Vật liệu mới:
- Điều chỉnh chính xác lưu lượng khí mang trong quá trình phủ màng mỏng (CVD, ALD).
Công nghiệp cuộn (Tension Control):
- Điều chỉnh áp suất xi lanh khí nén một cách mượt mà theo đường kính của cuộn vật liệu trong ngành in ấn, đóng gói và sản xuất giấy.
