Bộ điều khiển Brahma FC11 or FT11 – Sản phẩm chính hãng tại Việt Nam
1. Bộ điều khiển Brahma FC11 or FT11 là gì?
Bộ điều khiển Brahma FC11 or FT11 (hoặc bo mạch điều khiển ngọn lửa Brahma FC11/FT11) là thiết bị tự động hóa bán dẫn cao cấp dựa trên vi điều khiển.
Sản phẩm này hoạt động như bộ điều khiển trung tâm cho toàn bộ hoạt động của đầu đốt: từ kiểm tra áp suất không khí, làm sạch buồng đốt, đánh lửa áp suất cao, mở van gas/nhiên liệu, đến giám sát ngọn lửa và kích hoạt ngắt an toàn ngay lập tức khi phát hiện sự cố.
Được phát triển và sản xuất bởi Brahma S.p.A (Ý), bộ điều khiển này hoàn toàn tương thích với cả hai loại nhiên liệu phổ biến nhất hiện nay:
Hệ thống đốt Gas (Gas versions): Sử dụng công nghệ chỉnh lưu ngọn lửa hoặc cảm biến quang điện chuyên dụng để phát hiện ngọn lửa.
Hệ thống đốt Dầu (Oil versions): Phát hiện ngọn lửa chính xác tuyệt đối thông qua cảm biến quang điện FD1, FD2 hoặc cảm biến quang trở dòng FC/FT.
2. Những đột phá công nghệ và thiết kế tối ưu của Bộ điều khiển Brahma FC11 or FT11
Công nghệ linh kiện dán SMD hiện đại:
- Tối ưu hóa kích thước bo mạch PCB xuống mức cực kỳ nhỏ gọn (85,4 x 63,0 x 60,5 mm), giúp dễ dàng lắp đặt trong bất kỳ tủ điện hoặc vỏ đầu đốt nào có không gian hạn chế.
Bảo vệ chống quá áp Varistor tích hợp:
- Bảo vệ bộ vi xử lý khỏi nguy cơ cháy bo mạch do sét đánh hoặc sụt/tăng điện áp đột ngột từ lưới điện nhà máy.
Cầu chì bảo vệ đầu ra bên trong:
- Tự động ngắt dòng điện khi phát hiện ngắn mạch trong quạt thổi, van điện từ hoặc biến áp đánh lửa, cung cấp sự bảo vệ tối đa cho tài sản nhà máy.
Xếp hạng độ bền IP40:
- Khi kết hợp với chân cắm socket chuyên dụng (loại MOG socket), thiết bị đạt được xếp hạng bảo vệ IP40, cung cấp khả năng chống bụi và va đập cơ học tuyệt vời.
3. Thông số kỹ thuật chi tiết của Bộ điều khiển Brahma FC11 or FT11
Dưới đây là các thông số kỹ thuật đầy đủ được trích dẫn trực tiếp từ tài liệu kỹ thuật chính thức của nhà sản xuất:
3.1. Dữ liệu nguồn điện & Giới hạn bảo vệ điện áp
| Thông số kỹ thuật |
Giá trị vận hành tiêu chuẩn
|
| Nguồn điện cấp (Power supply) |
220–240V~ @ 50–60Hz (Tùy chọn bản đặt hàng: 110–120V~ @ 50–60Hz)
|
| Công suất tiêu thụ (Power consumption) | 30 VA |
| Nhiệt độ vận hành (Operating temp) |
-10°C đến +70°C
|
| Nhiệt độ lưu kho (Storage temp) |
-40°C đến +85°C
|
| Độ ẩm môi trường tối đa (Humidity) |
95% max ở 40°C
|
| Tự động bảo vệ Sụt áp (Under-voltage) |
• Bản 220V: Sụt < 165Vac ngắt an toàn; Tự chạy lại khi nguồn > 175Vac.• Bản 110V: Sụt < 78Vac ngắt an toàn; Tự chạy lại khi nguồn > 83Vac.
|
| Tự động bảo vệ Quá áp (Over-voltage) |
• Bản 220V: Quá > 290Vac ngắt an toàn; Tự chạy lại khi nguồn < 280Vac.• Bản 110V: Quá > 143Vac ngắt an toàn; Tự chạy lại khi nguồn < 138Vac.
|
3.2. Dải thời gian chu trình vận hành (Times Configuration)
Thời gian làm sạch sơ bộ (Prepurge time – TP): 1,5 – 240 giây.
Thời gian an toàn (Safety time – TS):
Ứng dụng gas: 2 – 5 giây.
Ứng dụng dầu: 2 – 10 giây.
Thời gian phản hồi khi tắt lửa: < 1 giây (Đảm bảo an toàn tuyệt đối chống tích tụ khí và nổ buồng đốt).
Độ trễ mở van gas/dầu Cấp 2 (EV2 opening delay): 0 – 60 giây.
Thời gian đánh lửa trước: 0 – 60 giây.
Thời gian duy trì đánh lửa sau (đối với dầu): 0 – 60 giây.
Số lần tự động khởi động lại: 0 đến 10 lần.
3.3. Định mức dòng điện đầu ra
Van điện từ 1 (EV1): Tối đa 1,2 A (cos φ ≥ 0,4).
Van điện từ 2 (EV2): Tối đa 0,5 A (cos φ ≥ 0,4).
Quạt: Tối đa 2,0 A (cos φ ≥ 0,4).
Biến áp đánh lửa ngoài: Tối đa 0,5 A (cos φ ≥ 0,2).
Tín hiệu lỗi Lockout (Triac Output)): Tối đa 1,0 A (cos φ = 1, dòng điện đỉnh 600V).
Tải van tối đa (PTEV = EV1 + EV2): Không vượt quá 1,2 A.
Tải hệ thống tối đa (PT = Quạt + EV1 + EV2): Không vượt quá 3,0 A.
Cầu chì ngoài khuyến nghị: 5A Fast-blow.
4. Tóm tắt & So sánh chi tiết mã model trong dòng Brahma FC & FT
Để giúp khách hàng và kỹ thuật viên lựa chọn model Bộ điều khiển Brahma phù hợp nhất với điều kiện ngọn lửa và thiết kế lò nung.
Brahma cung cấp nhiều sản phẩm với độ nhạy và màu sắc cảm biến đa dạng:
| Mã Model Sản Phẩm | Loại ngọn lửa / Nhiên liệu | Độ nhạy cảm biến (Sensitivity) | Vị trí hướng nhận diện |
Đặc điểm ứng dụng thực tế
|
| FC11 or FT11 | Dầu / Gas (VM44O / VM44G) | 1.5 ÷ 6.5 lux | Cạnh bên & Mặt trước |
Dòng tiêu chuẩn đa năng, nhạy cao, phổ biến nhất thị trường
|
| FC13 red or FT13 | Dầu nhẹ / Dầu DO | 1.5 ÷ 6.5 lux (Vỏ đỏ) | Cạnh bên & Mặt trước |
Dùng cho buồng đốt tiêu chuẩn, nhận diện dải quang phổ hồng ngoại
|
| FC13 blue or FT13 | Dầu / Khí Gas có lửa xanh | 1.5 ÷ 3 lux (Vỏ xanh) | Cạnh bên & Mặt trước |
Độ nhạy siêu cao, tối ưu cho ngọn lửa xanh ánh sáng yếu
|
| FC14 red or FT14 | Dầu FO / Dầu nặng | 1.5 ÷ 6.5 lux (Vỏ đỏ) | Cạnh bên & Mặt trước |
Dòng chịu nhiệt, chuyên dụng cho lò nướng và lò sấy công nghiệp
|
| FC14 blue or FT14 | Gas / Dầu đặc biệt | 1.5 ÷ 3 lux (Vỏ xanh) | Cạnh bên & Mặt trước |
Chuyên dụng cho các buồng đốt ngọn lửa xanh mỏng, độ rọi thấp
|

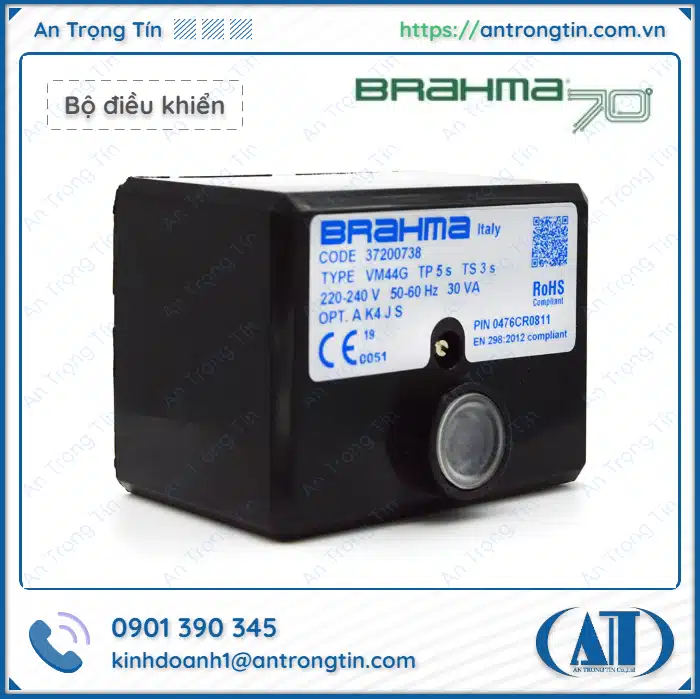

Thông số kỹ thuật mạch Ion hóa Gas (Brahma Model VM44G):
- Dòng điện ion hóa tối thiểu: 0,5 µA (Tiêu chuẩn) / 1,2 µA (Theo yêu cầu).
- Dòng điện ion hóa khuyến nghị: Gấp 2 đến 3 lần mức tối thiểu để mạch hoạt động tối ưu.
- Điện trở cách điện của dây cảm biến: ≥ 10 MΩ.
- Chiều dài cáp cảm biến: Tối đa 1 mét.
5. Chiều dài dây kỹ thuật tiêu chuẩn
Để đảm bảo thiết bị không bị nhiễu bởi các xung điện tần số cao phát ra từ dây đánh lửa, vui lòng lưu ý chiều dài dây sau:
- Dây nút reset/điều nhiệt: Tối đa 100 mét.
- Dây cảm biến ngọn lửa: Tối đa 1 mét.
- Dây dẫn của các linh kiện ngoại vi khác: Tối đa 1 mét.
