Quang trở Brahma FT11 FT13 nhập khẩu từ Ý | Giao hàng hỏa tốc toàn quốc
Trong kỹ thuật nhiệt và các hệ thống đốt công nghiệp, việc giám sát sự hiện diện của ngọn lửa là điều kiện tiên quyết để vận hành an toàn.
Một lỗi nhỏ trong việc phát hiện ngắt lửa, nhiên liệu có thể tiếp tục được bơm vào buồng đốt, dẫn đến sự tích tụ khí hoặc dầu dễ cháy, gây nguy cơ hỏa hoạn.
Để tối ưu hóa quy trình này, các nhà sản xuất thiết bị nhiệt hàng đầu thế giới thường sử dụng các loại cảm biến ngọn lửa chất lượng cao.
Đáng chú ý, Quang trở Brahma (sử dụng công nghệ phototransistor) của thương hiệu Brahma S.p.A. (Ý) được xem là chuẩn mực về độ nhạy, độ chính xác và độ bền.
Đặc biệt, Quang trở Brahma FT11 FT13 nhập khẩu là thế hệ cảm biến mới được thiết kế để thay thế hoàn hảo cho dòng FC cũ, đáp ứng đầy đủ các tiêu chuẩn an toàn khắt khe của Châu Âu.
1. Quang trở Brahma là gì?
Định nghĩa & Công nghệ Phototransistor
Quang trở Brahma (tên gọi kỹ thuật trong tài liệu hãng: Brahma Phototransistors / Flame Sensors) là thiết bị cảm biến có chức năng phát hiện sự hiện diện của ngọn lửa trong các đầu đốt công nghiệp thông qua tín hiệu điện.
Mặc dù thị trường thường gọi chung là “Quang trở“, nhưng về mặt kỹ thuật các mã thế hệ mới như FT11 và FT13 sử dụng công nghệ phototransistor thay vì tế bào quang điện (photocell) truyền thống.
Công nghệ này cho phép thiết bị tự động điều chỉnh dòng điện đầu ra dựa trên cường độ ánh sáng do ngọn lửa phát ra.
Vai trò trong hệ thống đầu đốt
Phát hiện ngọn lửa liên tục: Phát hiện nhanh chóng bức xạ ánh sáng từ ngọn lửa trong buồng đốt.
Truyền tín hiệu: Gửi dòng tín hiệu đến bo mạch điều khiển đầu đốt (Brahma Control Units hoặc bo mạch tương thích).
Kích hoạt quy trình an toàn: Trong trường hợp mất lửa đột ngột, dòng điện sẽ giảm về mức không, bộ điều khiển sẽ ngay lập tức đóng van cấp nhiên liệu trong vòng vài mili giây để bảo vệ hệ thống.
Ứng dụng đa dạng về nhiên liệu: Ngoài việc sử dụng cho các đầu đốt dầu, Quang trở Brahma FT11 FT13 nhập khẩu còn được ứng dụng rộng rãi cho các đầu đốt sinh khối sử dụng viên nén gỗ, mùn cưa, hạt nhiên liệu thực vật, v.v.
Tiêu chuẩn môi trường: Tuân thủ đầy đủ chỉ thị an toàn môi trường nghiêm ngặt RoHS 2011/65/EU và chỉ thị sửa đổi 2015/863/EU (RoHS III).
2. Chi tiết về dòng Quang trở Brahma FT11 FT13 nhập khẩu
Dòng cảm biến FT11 và FT13 được Brahma phát triển nhằm tối ưu hóa không gian lắp đặt và nâng cao hiệu suất phát hiện tín hiệu.
Các sản phẩm được phân loại rõ ràng dựa trên kiểu vỏ, chiều dài thân và hướng quan sát phát hiện ngọn lửa.
Phân loại model theo thiết kế

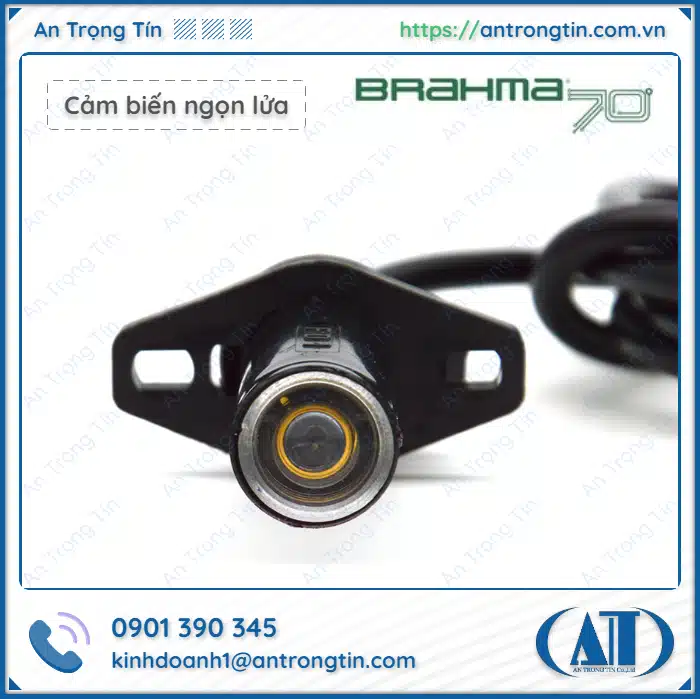

- Brahma FT11 (Mã FT11/… F hoặc FT11/… S): Có bề mặt lắp đặt phẳng, được thiết kế để bắt vít trực tiếp vào thành đầu đốt.
- Brahma FT13 (Mã FT13/… F hoặc FT13/… S): Có thiết kế thân hình trụ dạng cắm, giữ cố định bằng lực ép cơ khí (mechanical interference).
- Brahma FT13L (Mã FT13L/… F): Một biến thể mở rộng của dòng FT13 với phần cổ/thân dài hơn. Model này cho phép mắt cảm biến vươn sâu vào buồng đốt, phù hợp cho các hệ thống có vị trí lắp đặt cảm biến nằm xa ngọn lửa.
Hướng quan sát phát hiện ngọn lửa
Cả hai dòng FT11 và FT13 đều được tích hợp nắp bảo vệ và hỗ trợ hai góc quan sát phát hiện ngọn lửa khác nhau:
- Góc đọc chính diện (Front view – Ký hiệu hậu tố /F): Cảm biến hướng thẳng vào vùng cháy của ngọn lửa. Lưu ý: Model FT13L thân dài chỉ hỗ trợ quan sát góc trực diện này.

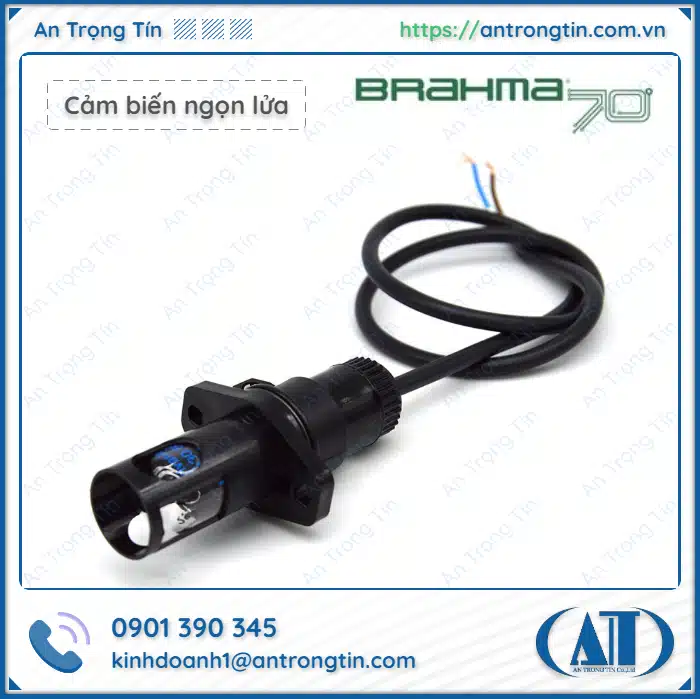

- Góc đọc mặt bên (Side view – Ký hiệu hậu tố /S): Cảm biến thu nhận ánh sáng từ góc hông/góc nghiêng của buồng đốt.
3. Thông số kỹ thuật chi tiết của Quang trở Brahma
Các bảng dưới đây trình bày thông số kỹ thuật chi tiết được trích xuất trực tiếp từ tài liệu kỹ thuật chính thức của Brahma:
Bảng 1: Các thông số vận hành cơ bản
| Thông Số Kỹ Thuật |
Giá Trị Tiêu Chuẩn
|
| Dải phổ ánh sáng nhận diện |
300…750 nm (Nằm trong dải ánh sáng nhìn thấy – Visible Light)
|
| Nhiệt độ môi trường vận hành |
Strictly between −20∘C và +70∘C
|
| Điện áp vận hành tối đa (VDC) | +12VDC |
| Chiều dài dây cáp tiêu chuẩn | 620 mm |
| Tiêu chuẩn môi trường |
RoHS 2011/65/EU & Delegated Directive 2015/863EU (RoHS III)
|
Bảng 2: Dòng điện đầu ra dựa trên độ nhạy và màu sắc vỏ cảm biến (Table 1 – Output Current & Sensitivity)
Mức độ nhạy của Quang trở Brahma FT11 FT13 nhập khẩu có thể dễ dàng phân biệt qua màu sắc vỏ:

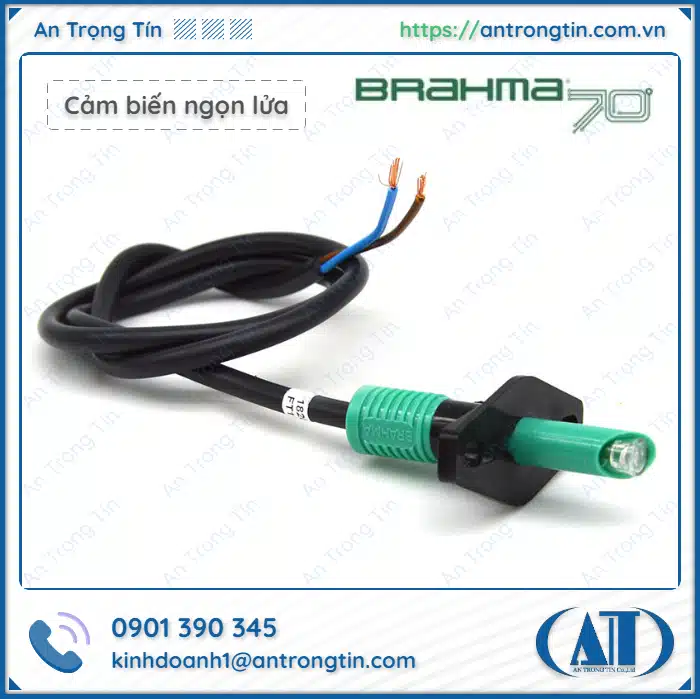

- Vỏ màu xanh lá: Độ nhạy thấp.

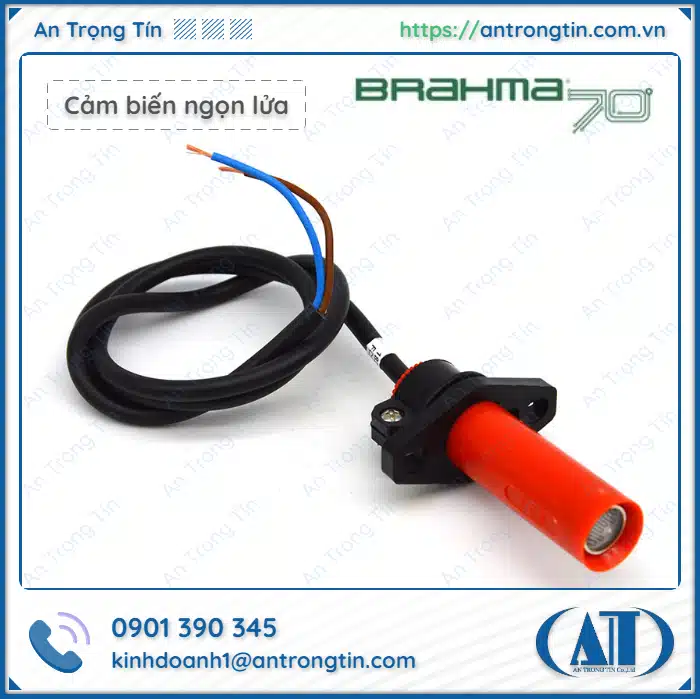

- Vỏ màu đỏ: Độ nhạy trung bình.
- Vỏ màu xanh dương: Độ nhạy cao.
Các giá trị dòng điện đầu ra (đo ở nhiệt độ 25°C):
| Điện Áp (VDC) | Độ Sáng (Lux) | Độ Nhạy THẤP (Màu Xanh Lá) – I (μA) | Độ Nhạy TRUNG BÌNH (Màu Đỏ) – I (μA) |
Độ Nhạy CAO (Màu Xanh Dương) – I (μA)
|
| 5V | 0 Lux | Min: 0 | Typ: $ | Max: $0. | Min: 19 | Typ: $2 | Max: $ |
Min: 37 | Typ: $3 | Max: $
|
| 5V | 3 Lux | Min: 5 | Typ: $ | Max: $ | Min: 25 | Typ: $2 | Max: $ |
Min: 43 | Typ: $4 | Max: $
|
| 5V | 10 Lux | Min: 18 | Typ: $3 | Max: $ | Min: 38 | Typ: $5 | Max: $ |
Min: 56 | Typ: $6 | Max: $
|
| 10V | 0 Lux | Min: 0 | Typ: $ | Max: $0. | Min: 39 | Typ: $4 | Max: $ |
Min: 75 | Typ: $7 | Max: $
|
| 10V | 3 Lux | Min: 3 | Typ: $ | Max: | Min: 45 | Typ: $4 | Max: $ |
Min: 81 | Typ: $8 | Max: $
|
| 10V | 10 Lux | Min: 18 | Typ: $3 | Max: $ | Min: 58 | Typ: $7 | Max: $ |
Min: 93 | Typ: $10 | Max: $1
|
Bảng 3: Khả năng tương thích với bộ điều khiển Brahma (Table 3 – Controller Compatibility)
| Dòng Bo Điều Khiển Brahma |
Mã Model Cụ Thể Tương Thích
|
| EUROOIL |
VM44O / VM45O
|
| DIGITAL MICROFLAT “N” |
NDMxx và DMNxx
|
| KOMPACT SERIES |
TGRx (analog) và TGRDxx (digital)
|
| OIL-SYSTEM SERIES | OS1 / OS2 |
| EUROOIL S10 |
GR1, GR1/Z, GR2, OR1, OR1/Z, OR2, OR3/B
|
| DIGITAL EURO-OIL | DR1 / DR2 |
| EURO-OIL | BT..O |
Lưu ý: Khi kết nối cảm biến quang Brahma FT11/FT13 với bộ điều khiển của các nhà sản xuất khác (không phải Brahma), kỹ thuật viên cần tham khảo dữ liệu dòng điện trong Bảng 1 và thực hiện kết nối thử nghiệm để xác minh khả năng tương thích.
Bảng 4: Kích thước cơ khí & lỗ gá lắp đặt (Overall Dimensions & Drilling Plane)
| Mã Sản Phẩm | Đường Kính Thân | Đường Kính Lỗ Gá Thành Đầu Đốt |
Chi Tiết Lắp Đặt Kỹ Thuật
|
| FT11 | ∅8.5 mm | ∅8.5 mm (3 lỗ: 17 mm+17 mm=34 mm) |
Mặt gá hình thoi rộng 24 mm, dài 46 mm, dùng 2 vít cố định.
|
| FT13 | ∅8.5 mm | ∅14.2 mm (Có rãnh định vị 2 mm) |
Dạng cắm giữ bằng lực ép cơ khí vào vỏ cảm biến.
|
| FT13L | ∅8.5 mm | ∅14.2 mm (Có rãnh định vị 2 mm) |
Thân dài 88.5 mm (so với 31 mm của FT13) cho góc đọc sâu.
|
4. Hướng dẫn lắp đặt và bảo trì kỹ thuật
Để đảm bảo độ chính xác của tín hiệu và kéo dài tuổi thọ của Quang trở Brahma FT11 FT13 nhập khẩu, việc lắp đặt phải tuân thủ các nguyên tắc sau:
Quy tắc đấu dây (Polarization):
Do phototransistor là linh kiện có phân cực, người lắp đặt phải nối dây màu xanh dương nhạt vào cực trung tính (neutral) của bộ điều khiển.
Thao tác an toàn:
Khi tháo cảm biến FT khỏi buồng đốt để vệ sinh hoặc kiểm tra, luôn cầm vào phần ống bọc hoặc vỏ cảm biến, tuyệt đối không kéo dây cáp vì có thể làm đứt kết nối bên trong.
Môi trường ánh sáng:
Kỹ thuật viên có trách nhiệm định vị cảm biến sao cho quan sát ngọn lửa rõ nhất, đồng thời tránh nhiễu từ ánh sáng môi trường xung quanh.
Vệ sinh mắt đọc:
Định kỳ lau sạch bụi, muội than hoặc dầu mỡ bám trên nắp bảo vệ cảm biến để tránh làm giảm độ nhạy quang học.
