Bộ lọc khí gas Medenus DF100 – Xem ngay bảng giá và thông số kỹ thuật mới nhất
Trong các hệ thống phân phối và sử dụng khí gas công nghiệp hiện đại, tính an toàn, ổn định và độ bền của thiết bị là những yếu tố then chốt.
Khi khí tự nhiên, LPG, khí sinh học hoặc các loại khí kỹ thuật lưu thông qua đường ống, chúng thường cuốn theo các tạp chất cơ học như mạt sắt, gỉ sét, cát và cặn bám.
Nếu không được lọc kỹ lưỡng ngay tại nguồn, các hạt này có thể gây hư hại nghiêm trọng cho van điều áp, van an toàn và các thiết bị đo lường đắt tiền.
Chính vì vậy, Bộ lọc khí gas Medenus đã trở thành lựa chọn tiêu chuẩn cho hàng ngàn nhà máy, trạm khí và cơ sở công nghiệp trên toàn thế giới.
Được chế tạo bằng công nghệ chính xác của Đức, các thiết bị này đặc biệt là dòng Medenus DF100 mang lại hiệu suất lọc tối ưu, đảm bảo sự bảo vệ toàn diện cho hệ thống khí công nghiệp.
1. Bộ lọc khí gas Medenus là gì?
Định nghĩa và nguyên lý hoạt động
Bộ lọc khí gas Medenus (Medenus Gas Filter) là thiết bị chuyên dụng dùng để làm sạch khí, được lắp đặt trên đường ống dẫn khí gas nhằm loại bỏ bụi bẩn, mảnh vụn cơ học, mạt kim loại và các tạp chất rắn khỏi dòng khí.
Thiết bị đóng vai trò như một “lá chắn bảo vệ” quan trọng, đảm bảo khí đạt tiêu chuẩn trước khi đi vào các thiết bị nhạy cảm ở hạ nguồn như van điều áp, van ngắt an toàn (SAV), van xả an toàn (SRV) và đồng hồ đo lưu lượng khí.
Sản phẩm này được nghiên cứu, phát triển và sản xuất trực tiếp bởi Medenus Gas-Druckregeltechnik GmbH một tập đoàn hàng đầu của Đức với hơn 50 năm kinh nghiệm trong lĩnh vực công nghệ điều áp và kiểm soát khí.
Tầm quan trọng của Bộ lọc khí gas Medenus trong công nghiệp
- Kẹt và mài mòn van: Các tạp chất cơ học có thể dễ dàng làm trầy xước đĩa van, rách màng van hoặc kẹt ty van, khiến van điều áp bị rò rỉ hoặc không duy trì được mức áp suất an toàn.
- Hư hại đồng hồ đo khí: Các mảnh vụn di chuyển với tốc độ cao có thể dễ dàng làm gãy cánh quạt của đồng hồ đo lưu lượng kiểu tuabin hoặc làm kẹt bánh răng đo lường.
- Tắc nghẽn đầu đốt: Trong các hệ thống lò nung và lò hơi, bụi bẩn có thể làm tắc nghẽn béc phun nhiên liệu, dẫn đến quá trình đốt cháy không hoàn toàn và làm giảm hiệu suất nhiệt.
- Gia tăng chi phí vận hành: Các sự cố do tạp chất gây ra dẫn đến thời gian ngừng máy kéo dài, đồng thời phát sinh chi phí lớn cho việc sửa chữa và thay thế thiết bị.

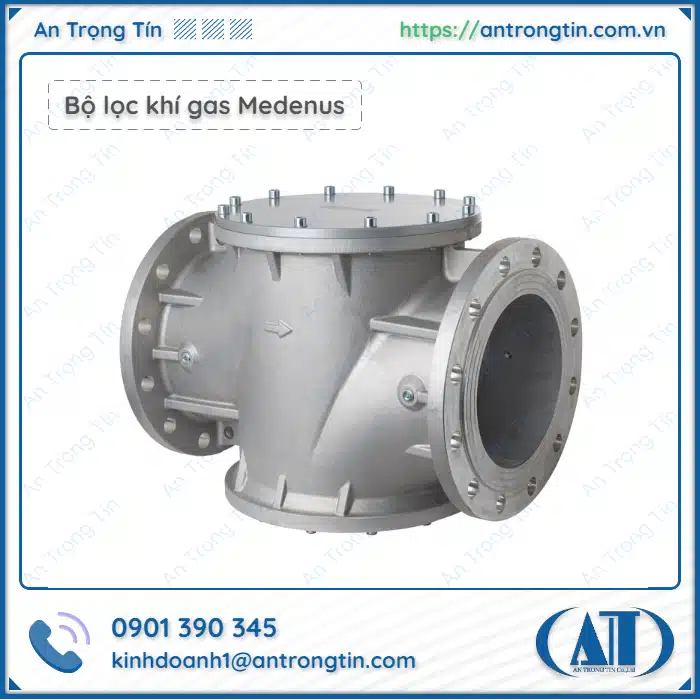

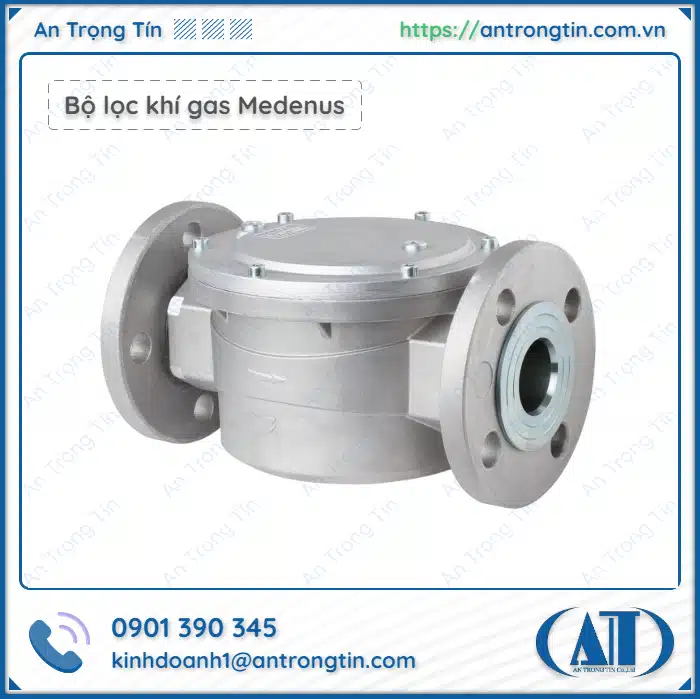

2. Giới thiệu dòng sản phẩm chủ đạo: Bộ lọc khí gas Medenus DF100
- Trong số các dòng sản phẩm của hãng, bộ lọc khí gas Medenus DF100 (Cellular Gas Filter) thuộc phân khúc sản phẩm công nghệ cao, chuyên dùng cho lọc siêu mịn.
- Được thiết kế dành riêng cho các trạm phân phối khí áp suất trung bình và cao (với áp suất vận hành lên đến 16 bar), đạt hiệu suất lọc ấn tượng lên tới 99,9% đối với các hạt bụi có kích thước từ 2 micron trở lên.
- Medenus DF100 sử dụng lõi lọc xenlulo gia cường sợi polyester dạng tế bào (Cellular structure). Giúp tối đa hóa diện tích bề mặt tiếp xúc, mang lại khả năng giữ bụi vượt trội mà không gây sụt áp quá mức trong hệ thống.
3. Model và thông số kỹ thuật chi tiết của Bộ lọc khí gas Medenus DF100
Dưới đây là bảng tổng hợp thông số kỹ thuật cho dòng sản phẩm Medenus DF100 được trích xuất từ tài liệu kỹ thuật chính thức của nhà sản xuất:
| Hạng Mục Thông Số |
Chi Tiết Dữ Liệu Kỹ Thuật (Technical Data)
|
| Model (Type) |
DF 100 (Cellular Gas Filter)
|
| Áp suất làm việc tối đa (PS) | 16 bar |
| Kích thước danh định (Nominal Width) |
DN 25, DN 50, DN 80, DN 100, DN 150, DN 200
|
| Kiểu kết nối (Connection Type) |
• Mặt bích DIN PN 16• Mặt bích ASME – ANSI B16.5 Class 150 RF
|
| Vật liệu chế tạo (Material) |
• Thân vỏ (Housing): Nhôm cao cấp (Aluminium)• Lõi lọc (Filter Element): Giấy Xenlulo gia cường sợi Polyester (Polyester-reinforced cellulose paper)• Gioăng làm kín (Seals): NBR (Nitrile Butadiene Rubber)
|
| Cấp chống ăn mòn (Corrosivity Category) |
• C1 đến C5-I theo tiêu chuẩn DIN EN ISO 12944-2 (không cần lớp phủ bổ sung)• C5-M: Khuyên dùng phủ thêm lớp sơn phủ nhựa Epoxy (Epoxy resin coating)
|
| Dải nhiệt độ vận hành |
-20°C đến +60°C (Tùy chọn mở rộng: -40°C đến +70°C)
|
| Hiệu suất & Độ tinh lọc (Filtration Efficiency) |
Tiêu chuẩn 99.9% đối với các hạt bụi có kích thước >2 μm
|
| Tổn thất áp suất ban đầu (Δp) |
Δp=50 mbar (ở vận tốc dòng khí đầu vào wu=20 m/s)
|
| Chênh áp khuyến nghị thay lõi |
Δp=800 đeˆˊn 1.000 mbar (0,8−1,0 bar)
|
| Giới hạn chênh áp tối đa (Δpmax) |
Δpmax=2.000 mbar (2,0 bar)
|
| Dung tích chứa bụi (Dust Holding Capacity) | 135 mg/cm2 |
| Chứng nhận & Tiêu chuẩn an toàn |
• DGR 2014/68/EU (Chỉ thị thiết bị áp lực PED)• DVGW work sheet G 498• Mã CE: CE-0085CP0531• Tiêu chuẩn phòng chống cháy nổ ATEX 95 (94/9/EC)
|
5. Các ứng dụng thực tế của Bộ lọc khí gas Medenus DF100
Các trạm giảm áp khí tự nhiên (PRU / GDRS / City Gate):
- Được lắp đặt tại đầu vào của các trạm CNG, LNG hoặc LPG để loại bỏ các hạt bụi thô và mịn trước khi khí đi vào cụm van điều áp.
Các cụm đo lưu lượng khí (Fiscal Metering Skid):
- Được lắp đặt ngay phía trước (thượng nguồn) của đồng hồ đo khí dạng tuabin hoặc dạng roto để bảo vệ cơ cấu đo chính xác khỏi hư hại do mạt sắt.
Hệ thống lò công nghiệp và lò hơi:
- Cung cấp nhiên liệu sạch cho các đầu đốt tại các cơ sở như nhà máy sản xuất gạch men, gốm sứ, luyện kim, thực phẩm và nhuộm dệt, giúp ngăn ngừa tình trạng tắc nghẽn béc phun.
Các nhà máy điện khí và tuabin khí:
- Đảm bảo độ sạch tuyệt đối cho dòng nhiên liệu khí trước khi đi vào buồng đốt của tuabin.
6. Hướng dẫn kỹ thuật về lắp đặt, vận hành và bảo trì
6.1. Hướng dẫn lắp đặt
- Lắp đúng chiều dòng chảy: Lắp đặt các mặt bích cẩn thận, đảm bảo hướng dòng chảy của khí trùng khớp với mũi tên được đánh dấu trên thân bộ lọc.
- Lắp đặt đồng hồ đo chênh áp (Δp): Khuyến nghị lắp đặt đồng hồ đo chênh áp tại hai cổng chờ trên thân thiết bị để theo dõi mức độ tích tụ bụi bẩn trên lõi lọc theo thời gian.
6.2. Hướng dẫn bảo trì và thay thế lõi lọc
Khi nào cần thay thế lõi lọc?
- Chênh áp ban đầu đối với lõi lọc mới là Δp = 50 mbar (tại vận tốc dòng khí 20 m/s).
- Cần thay thế lõi lọc khi đồng hồ đo chênh áp hiển thị giá trị trong khoảng từ 800 mbar đến 1.000 mbar.
- Giới hạn chênh áp tối đa tuyệt đối là 2.000 mbar (2,0 bar). Không được vượt quá giới hạn này để tránh nguy cơ vỡ lõi lọc do áp suất quá cao.
Quy trình thay thế an toàn:
- Đóng chặt các van đầu vào và đầu ra để cách ly bộ lọc.
- Xả áp suất dư trong thân bộ lọc ra khu vực an toàn.
- Tháo nắp thân lọc, loại bỏ lõi lọc cũ và vệ sinh bên trong khoang chứa.
- Lắp lõi lọc Medenus DF100 mới chính hãng, thay gioăng NBR và siết các bu-lông nắp đều tay theo lực siết quy định.
