Van ngắt khí Medenus S50 – S100 – S104 – Chính hãng tại Việt Nam
Trong các hệ thống phân phối và sử dụng khí gas công nghiệp (Natural Gas, LPG, Biogas, Nitrogen, Air…), an toàn vận hành luôn là ưu tiên hàng đầu.
Chỉ một sự cố nhỏ liên quan đến việc tăng áp đột ngột hoặc rò rỉ khí cũng có thể dẫn đến hậu quả nghiêm trọng cho con người và tài sản.
Để chủ động giảm thiểu các rủi ro này, Van ngắt khí Medenus sản xuất tại Đức đã trở thành thiết bị bảo vệ tiêu chuẩn, được các kỹ sư và nhà thầu trên toàn thế giới tin dùng.
1. Van ngắt khí Medenus là gì?
1.1 Định nghĩa

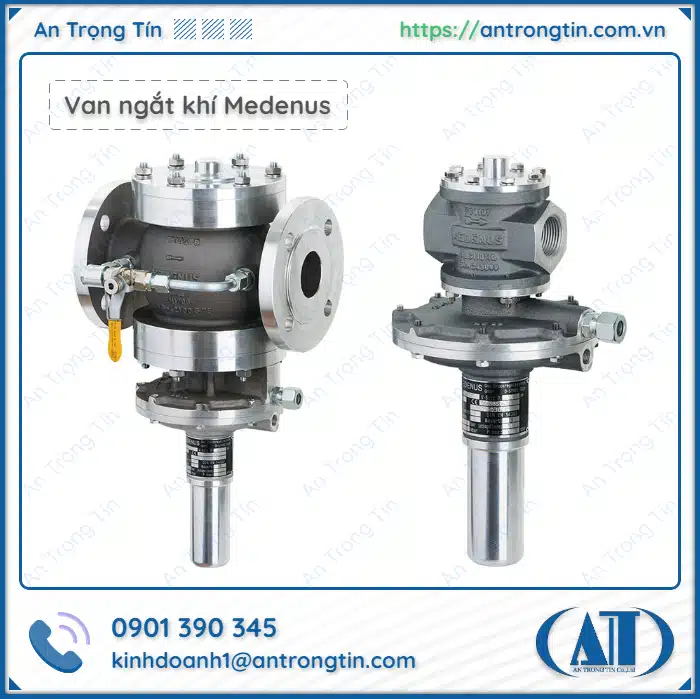

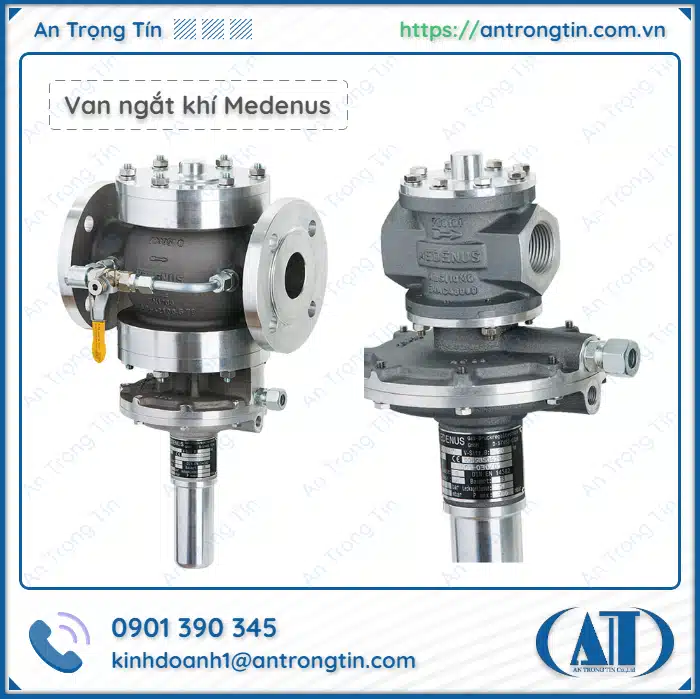

Van ngắt khí Medenus (Medenus Safety Shut-Off Valve – SSV) là thiết bị an toàn cơ học tự động được lắp đặt trên các đường ống dẫn khí gas.
Chức năng của van là ngắt dòng khí ngay lập tức bất cứ khi nào áp suất hệ thống vượt quá hoặc giảm xuống dưới các ngưỡng an toàn đã được thiết lập trước.
Thiết bị này hoạt động như một “cầu chì áp suất” độc lập. Khi phát hiện sự cố áp suất bất thường ở phía hạ lưu van hoặc bên trong đường ống, cơ cấu cơ học bên trong sẽ giải phóng chốt khóa và đóng đĩa van ngay lập tức.
Hành động này giúp ngắt nguồn cấp khí, qua đó bảo vệ các thiết bị hạ lưu như bộ điều áp, đồng hồ đo lưu lượng, đường ống và các đầu đốt công nghiệp.
1.2 Thương hiệu Medenus (Đức)
MEDENUS Gas Pressure Regulation GmbH là thương hiệu uy tín hàng đầu đến từ Đức, sở hữu bề dày kinh nghiệm chuyên môn trong việc sản xuất thiết bị điều áp và an toàn cho ngành công nghiệp khí gas.
Các loại van ngắt khí Medenus được sản xuất hoàn toàn tại Đức, đáp ứng các tiêu chuẩn khắt khe nhất của Châu Âu như DIN EN 14382, Directive 2014/68/EU (PED) và tiêu chuẩn chống cháy nổ ATEX.
2. Nguyên lý hoạt động và vai trò trong hệ thống khí công nghiệp
2.1 Nguyên lý hoạt động cơ học an toàn nội tại
- Trạng thái bình thường: Van được mở thủ công bằng tay (Reset) và giữ ở vị trí mở nhờ cơ cấu chốt khóa có lò xo. Áp suất đường ống duy trì trong phạm vi cho phép.
- Khi xảy ra sự cố: Áp suất tăng vượt ngưỡng cài đặt (OPSO) hoặc giảm xuống dưới ngưỡng cài đặt (UPSO). Áp suất trích mẫu tác động lên màng van điều khiển, thắng lực cản của lò xo cài đặt.
- Hành động ngắt: Cơ cấu chốt khóa được giải phóng, lực lò xo chính đẩy nhanh đĩa van đóng chặt vào đế van chỉ trong vài mili giây. Dòng khí bị chặn hoàn toàn.
- Khôi phục hoạt động: Sau khi đóng, van không tự động mở lại ngay cả khi áp suất đường ống trở về mức bình thường. Kỹ thuật viên cần kiểm tra hệ thống, khắc phục nguyên nhân sự cố và thiết lập lại van bằng tay để đảm bảo an toàn tuyệt đối.
2.2 Vai trò không thể thay thế của van ngắt khí Medenus
- Bảo vệ thiết bị đắt tiền: Ngăn ngừa hư hỏng màng điều áp, đồng hồ đo lưu lượng và van điều khiển do hiện tượng tăng áp đột ngột.
- Ngăn ngừa sự cố cháy nổ: Ngắt nguồn cấp khí ngay lập tức trong trường hợp vỡ đường ống hoặc hỏng màng bộ điều áp.
- Tuân thủ các tiêu chuẩn quy định: Đáp ứng các tiêu chuẩn bắt buộc về thiết kế trạm khí, trạm PRU (Pressure Reduction Unit), trạm CNG/LNG/LPG công nghiệp.
3. Chi tiết dòng sản phẩm & Thông số kỹ thuật Medenus S50 – S100 – S104
Medenus S50 – S100 – S104 bao phủ toàn bộ dải áp suất từ thấp, trung bình đến cao đáp ứng quy mô dự án đa dạng, từ đường ống nhánh đến các trạm phân phối trung tâm.
3.1 Bảng so sánh nhanh thông số kỹ thuật
| Thông số kỹ thuật | Model S 50 | Model S 100 | Model S 104 |
| Áp suất tối đa (PS/pu,max) | 3 bar | 8 bar | 16 bar |
| Kích thước danh nghĩa (DN) | Rp 1″, Rp 1½”, Rp 2″ (DN 25 – DN 50) | DN 25 đến DN 200 |
DN 25 đến DN 200
|
| Kiểu kết nối (Connection) | Ren trong EN 10226-1 (Tuỳ chọn NPT) | Bích PN 16 / Class 150 RF |
Bích PN 16 / Class 150 RF
|
| Lưu lượng định mức (Qn,max) | Tối đa 300 m3/h | Theo kích thước mặt bích |
Theo kích thước mặt bích
|
| Vật liệu thân (Housing) | Hợp kim nhôm đúc | Hợp kim nhôm đúc |
Hợp kim nhôm đúc
|
| Nhiệt độ làm việc | −20∘C đến +60∘C | −20∘C đến +60∘C |
−20∘C đến +60∘C
|
| Tiêu chuẩn & Chứng nhận | DIN EN 14382, CE-0085 | DIN EN 14382, CE-0085 |
DIN EN 14382, CE-0085
|
3.2 Phân tích chi tiết các dòng sản phẩm
Van ngắt khí Medenus S 50 (Áp suất thấp – Kết nối Ren)
- Ứng dụng: Được thiết kế cho các đường ống nhỏ, trạm giảm áp nhánh, lò nung công nghiệp quy mô nhỏ hoặc hệ thống gas thương mại (nhà hàng, khách sạn, siêu thị).
- Ưu điểm: Thiết kế nhỏ gọn, trọng lượng nhẹ nhờ thân van đúc nguyên khối bằng nhôm; kết nối ren (tiêu chuẩn EN 10226-1) giúp lắp đặt nhanh chóng ngay cả trong không gian hạn chế.
- Thông số kỹ thuật chính: Áp suất tối đa 3 bar; lưu lượng tối đa 300\m3/h đối với các kích cỡ Rp 1½” và Rp 2″.
Van ngắt khí Medenus S 100 (Áp suất trung bình – Kết nối Mặt bích)
- Ứng dụng: Sử dụng rộng rãi tại các trạm phân phối gas công nghiệp, trạm giảm áp trung cấp và các nhà máy sản xuất (gốm sứ, thép, chế biến thực phẩm).
- Ưu điểm: Dải kích cỡ đa dạng (từ DN 25 đến DN 200); kết nối mặt bích (PN 16 hoặc Class 150 RF) mang lại khả năng chống rung lắc tuyệt vời và độ kín khí tuyệt đối.
- Thông số kỹ thuật chính: Áp suất đầu vào và áp suất tối đa lên đến 8 bar.
Van ngắt khí Medenus S 104 (Áp suất cao – Kết nối Mặt bích)
- Ứng dụng: Dòng sản phẩm chịu áp suất cao nhất trong chuỗi, chuyên dụng cho các trạm khí trung tâm (City Gate Station), trạm CNG/LNG, nhà máy nhiệt điện và các khu công nghiệp quy mô lớn.
- Ưu điểm: Kết cấu thân đúc cực kỳ bền bỉ, khả năng chịu áp suất vượt trội lên đến 16 bar trong khi vẫn duy trì độ nhạy ngắt chính xác.
- Thông số kỹ thuật chính: Áp suất làm việc tối đa 16 bar; kích cỡ đường ống từ DN 25 đến DN 200.
4. Tại sao nên chọn Van ngắt khí Medenus cho dự án của bạn?
- Sản xuất Made in Germany: Đảm bảo độ chính xác cơ khí tuyệt đối và tuổi thọ vận hành lên tới hơn 10–15 năm.
- Chứng nhận an toàn quốc tế: Tuân thủ các tiêu chuẩn CE, PED, DIN EN 14382 và ATEX.
- Phản hồi siêu nhanh: Thời gian đóng van cực ngắn (dưới 1 giây) đảm bảo ngắt hoàn toàn dòng khí và mang lại sự an toàn tuyệt đối khi xảy ra sự cố.
- Tối ưu hóa chi phí vận hành: Thiết kế hoàn toàn bằng cơ khí giúp loại bỏ nhu cầu cấp điện để duy trì hoạt động, không lo sự cố mất điện làm ngắt van bất ngờ.
