Bộ truyền động khí nén VT 3P Series VTORK – Điều khiển van 3 vị trí hiệu quả và tiết kiệm chi phí

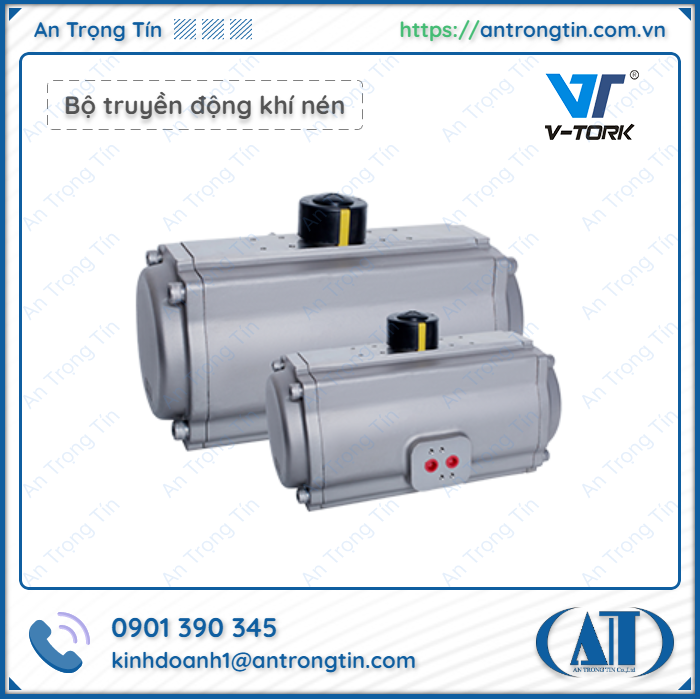

1. Bộ truyền động khí nén VT 3P Series VTORK
- Nâng cấp và tự động hóa hệ thống đường ống công nghiệp, thách thức không chỉ là việc mở hoặc đóng van, mà còn là việc kiểm soát chính xác lưu lượng.
- Đối với nhiều nhà máy, việc đầu tư vào van điều khiển tuyến tính là không cần thiết và tốn kém.
- Đây chính là bối cảnh mà Bộ truyền động khí nén VT 3P Series VTORK trở thành lựa chọn tối ưu.
2. Tổng quan kỹ thuật về Bộ truyền động khí nén VT 3P Series VTORK
Actuator VT 3P Series VTORK là bộ truyền động khí nén quay, được thiết kế dựa trên cơ cấu bánh răng và thanh răng, nhưng được cải tiến để tạo ra vị trí dừng trung gian ổn định.
2.1. Những điểm khác biệt cốt lõi của dòng sản phẩm Actuator VT 3P
- Không chỉ đơn thuần là BẬT/TẮT như bộ truyền động thông thường
- Có khả năng điều khiển van bán mở
- Hoạt động ổn định nhờ phân vùng buồng khí độc lập
2.2. Định hướng ứng dụng
- Nhà máy sản xuất liên tục
- Dây chuyền sản xuất tự động
- Hệ thống yêu cầu điều khiển lưu lượng từng bước
3. Khi nào nên sử dụng bộ truyền động khí nén 3 vị trí thay vì 2 vị trí?
3.1. Hạn chế của bộ truyền động khí nén 2 vị trí
- Chỉ có vị trí mở/đóng
- Dễ gây sốc áp suất cho đường ống
- Không thể điều khiển lưu lượng trung gian
3.2. Ưu điểm của bộ truyền động khí nén VTORK dòng VT 3P
- Giữ van ổn định ở vị trí trung gian
- Tối ưu hóa lưu lượng theo từng giai đoạn hoạt động
- Giảm mài mòn van và đường ống
=> Trong nhiều ứng dụng thực tế, dòng sản phẩm VT 3P là giải pháp thay thế kinh tế cho van điều khiển tuyến tính.
4. Cấu trúc chi tiết của Bộ truyền động khí nén VT 3P Series VTORK
4.1. Thân máy và vật liệu
- Hợp kim nhôm đùn
- Bề mặt được anot hóa để chống ăn mòn
- Thích hợp cho môi trường công nghiệp nặng
4.2. Cơ cấu truyền động bánh răng và thanh răng
- Truyền mô-men xoắn cân bằng
- Độ lặp lại vị trí cao
- Giảm ma sát trong quá trình hoạt động
4.3. Hệ thống buồng khí
- Ba buồng khí độc lập
- Mỗi buồng tương ứng với một trạng thái
- Được điều khiển bởi van điện từ NAMUR 5/3
5. Nguyên lý hoạt động của Bộ truyền động khí nén VT 3P Series VTORK
Nguyên lý hoạt động dựa trên sự phân phối khí nén được điều khiển vào từng buồng khí:
- Vị trí 1 – Đóng hoàn toàn: khí nén được cung cấp vào buồng đóng
- Vị trí 2 – Trung gian: khí nén giữ pít tông ở một vị trí xác định
- Vị trí 3 – Mở hoàn toàn: khí nén được cung cấp vào buồng mở
Do đó, van không bị trôi và duy trì trạng thái ổn định trong suốt quá trình hoạt động.
6. Thông số kỹ thuật của Bộ truyền động khí nén VT 3P Series VTORK
6.1. Các model phổ biến
- VT-3P-32
- VT-3P-40
- VT-3P-50
- VT-3P-63
- VT-3P-80
- VT-3P-100
- VT-3P-125
Mỗi mẫu tương ứng với một dải mô-men xoắn khác nhau, phù hợp với các kích thước van khác nhau.
6.2. Thông số kỹ thuật chính
- Loại tác động: Khí nén 3 vị trí
- Cơ cấu: Bánh răng và thanh răng
- Góc quay: 0–90°
- Áp suất làm việc: 3–8 bar
- Nhiệt độ làm việc: -20°C đến +80°C
- Tiêu chuẩn kết nối van: ISO 5211
- Tiêu chuẩn lắp đặt phụ kiện: NAMUR
- Chế độ hoạt động: Tác động kép
7. Ứng dụng thực tiễn của Bộ truyền động khí nén VT 3P Series VTORK theo ngành công nghiệp
7.1. Ngành xử lý nước và nước thải
- Điều chỉnh lưu lượng đầu vào của bể xử lý
- Chuyển đổi chế độ vận hành nhanh chóng
- Giảm số lượng van điều khiển phụ trợ
7.2. Ngành hóa chất và hóa dầu
- Kiểm soát lưu lượng hóa chất ở mỗi giai đoạn
- Tăng cường an toàn vận hành
- Giảm thiểu sốc áp suất và rò rỉ
7.3. Ngành thực phẩm và đồ uống
- Đảm bảo tính lặp lại của quy trình
- Thích hợp cho các dây chuyền bán tự động
- Dễ dàng vệ sinh và bảo trì
7.4. Ngành năng lượng và nhiệt điện
- Điều chỉnh không khí, hơi nước và nước làm mát
- Thích hợp cho các hệ thống vận hành theo chu kỳ
8. So sánh Bộ truyền động khí nén VT 3P Series VTORK với các giải pháp khác
8.1. So với bộ truyền động khí nén 2 vị trí
Actuator VT 3P Series mang lại tính linh hoạt cao hơn.
- Kiểm soát lưu lượng hiệu quả hơn.
- Giảm chi phí nâng cấp hệ thống.
8.2. So với van điều khiển tuyến tính
- Chi phí đầu tư thấp hơn.
- Bảo trì đơn giản.
- Thích hợp cho các ứng dụng không yêu cầu điều khiển liên tục.
