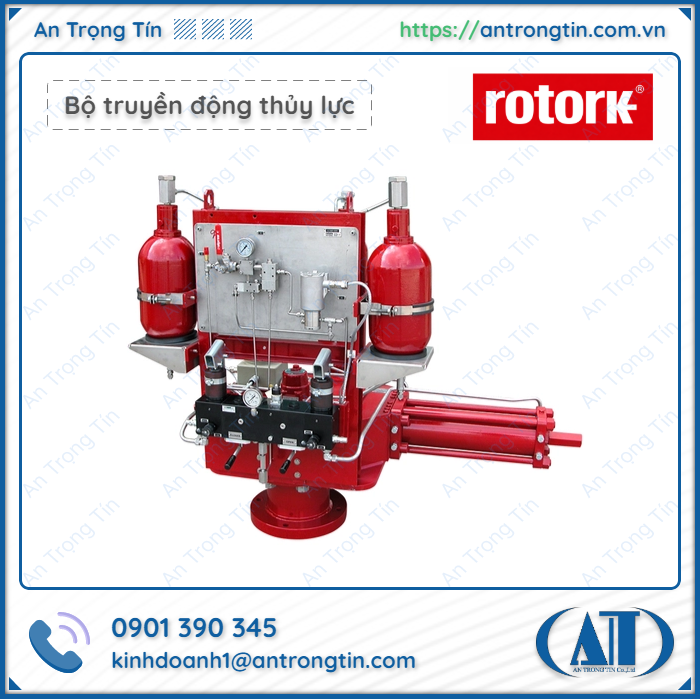

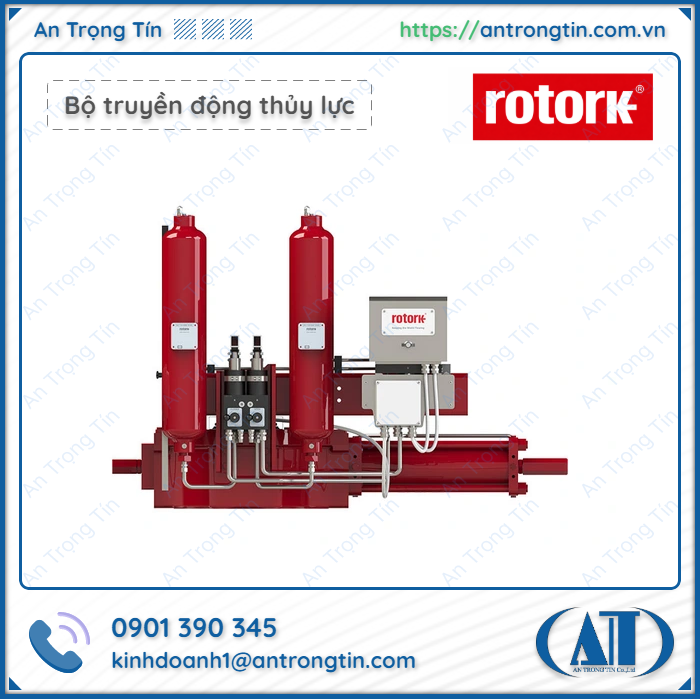

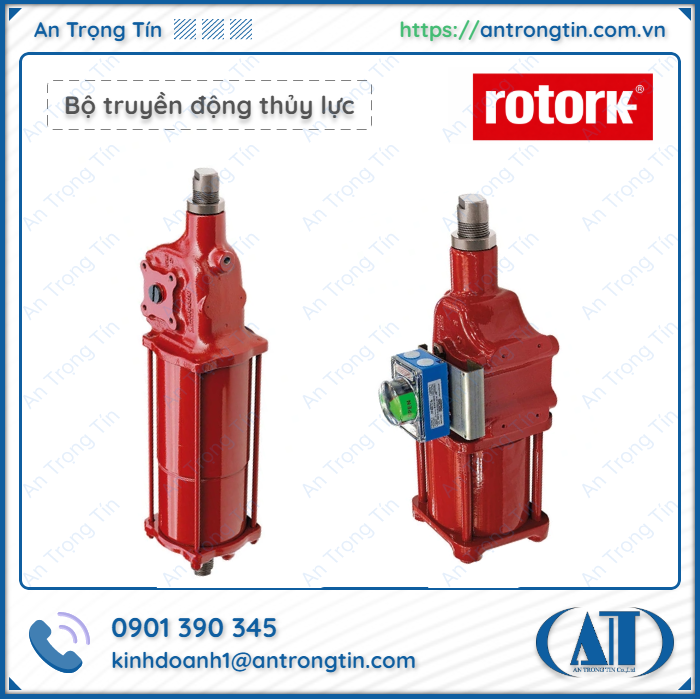

Bộ truyền động thủy lực CP Rotork – Mô-men xoắn cao, độ an toàn cao, hoạt động ổn định
1. Vai trò của bộ truyền động thủy lực trong hệ thống điều khiển van hiện đại
Đặc biệt là những hệ thống liên quan đến an toàn, áp suất cao và dòng chảy chất lỏng nguy hiểm, yêu cầu đối với thiết bị điều khiển van không chỉ là “mở và đóng”, mà còn:
- Độ chính xác cao
- Hoạt động ổn định lâu dài
- Đảm bảo an toàn ngay cả khi xảy ra sự cố
- Tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt
Do đó, bộ truyền động thủy lực ngày càng được ưa chuộng trong các dự án tải nặng.
2. Tổng quan về thiết kế kỹ thuật của Bộ truyền động thủy lực CP Rotork
2.1. Triết lý thiết kế của Rotork cho dòng CP
Rotork đã phát triển dòng CP dựa trên ba nguyên tắc cốt lõi:
- Mô-men xoắn cao – kích thước tối ưu
- Độ bền cơ học vượt trội
- An toàn – tuân thủ các tiêu chuẩn quốc tế
Do đó, Bộ truyền động thủy lực CP Rotork không theo đuổi thiết kế phức tạp, mà tập trung vào:
- Cơ chế truyền động hiệu quả
- Ít bộ phận chuyển động
- Dễ điều khiển và bảo trì
2.2. Cấu trúc cơ khí tổng thể
Về mặt cơ khí, Bộ truyền động thủy lực CP Rotork bao gồm ba thành phần chính:
- Bộ phận tạo lực (piston thủy lực)
- Bộ phận chuyển đổi chuyển động (Scotch Yoke)
- Bộ phận truyền mô-men xoắn đến van (trục đầu ra)
Sự sắp xếp này giúp giảm tổn thất năng lượng đồng thời tăng tuổi thọ của toàn bộ hệ thống.
3. Phân tích chi tiết cơ chế Scotch Yoke trên Rotork CP
3.1. Tại sao chọn Scotch Yoke?
So với cơ cấu bánh răng và thanh răng, cơ cấu Scotch Yoke mang lại những ưu điểm vượt trội trong các ứng dụng tải nặng:
- Tạo ra mô-men xoắn rất cao ở đầu hành trình
- Thích hợp cho các van có mô-men xoắn mở/đóng ban đầu cao
- Cấu trúc chắc chắn, khả năng chịu tải tốt
Do đó, Bộ truyền động thủy lực Rotork sử dụng cơ cấu Scotch Yoke như một giải pháp tối ưu cho các van công nghiệp lớn.
3.2. Đặc tính mô-men xoắn của hành trình
Một khía cạnh kỹ thuật quan trọng của CP Rotork là đường cong mô-men xoắn của nó:
- Mô-men xoắn cực đại ở 0° và 90°
- Mô-men xoắn giảm dần ở giữa hành trình
Đặc tính này rất phù hợp với:
- Van bi
- Van nút
- Van bướm có trục lệch tâm
Nhờ đó, CP Rotork:
- Không bị “thiếu lực” trong quá trình khởi động
- Không có mô-men xoắn quá mức gây mài mòn van
4. Phân tích hệ thống thủy lực của Bộ truyền động thủy lực CP Rotork
4.1. Áp suất làm việc và tạo mô-men xoắn
Bộ truyền động thủy lực Rotork được thiết kế để hoạt động với áp suất thủy lực tương đối thấp (khoảng 12 bar), nhưng vẫn tạo ra mô-men xoắn rất cao nhờ:
- Đường kính piston lớn
- Hành trình piston được tối ưu hóa
- Hiệu suất truyền tải điện năng cao
Điều này giúp:
- Giảm tải cho hệ thống bơm
- Giảm nguy cơ rò rỉ
- Tăng độ an toàn tổng thể
4.2. Hệ thống làm kín và độ kín
Rotork đặc biệt chú trọng đến hệ thống làm kín trong Rotork CP:
- Gioăng chịu nhiệt
- Gioăng chống ăn mòn
- Gioăng phù hợp với môi trường dầu thủy lực
Do đó, Bộ truyền động thủy lực Rotork có thể hoạt động ổn định trong:
- Môi trường nhiệt độ cao
- Khu vực ngoài trời
- Khu vực có hơi hóa chất
5. Vật liệu và khả năng chống chịu môi trường
5.1. Thân bộ truyền động – Nền tảng của độ bền
Thân của Bộ truyền động thủy lực Rotork được làm từ gang cầu, mang lại:
- Độ bền cao
- Khả năng chống va đập tốt
- Độ ổn định kích thước lâu dài
So với gang xám:
- Ít bị nứt vỡ
- Phù hợp hơn với tải trọng động
5.2. Khả năng chống ăn mòn
Tùy thuộc vào môi trường làm việc, CP Rotork có thể được:
- Lớp phủ công nghiệp tiêu chuẩn
- Lớp phủ epoxy nhiều lớp
- Xử lý bề mặt đặc biệt cho môi trường ngoài khơi
Điều này giúp Bộ truyền động thủy lực Rotork đáp ứng các yêu cầu của các dự án như:
- Ngoài khơi
- Hóa chất
- Nhà máy ven biển
6. Tiêu chuẩn và chứng nhận an toàn quốc tế
6.1. ATEX – An toàn cháy nổ
Bộ truyền động thủy lực CP Rotork được chứng nhận ATEX, cho phép lắp đặt tại:
- Khu vực Vùng 1 / Vùng 2
- Nhà máy dầu khí, nhà máy hóa dầu
6.2. SIL – An toàn Chức năng
Trong hệ thống ESD (Ngắt Khẩn cấp), CP Rotork có thể đáp ứng tiêu chuẩn SIL theo IEC 61508, đảm bảo:
- Khả năng đóng van an toàn trong trường hợp trục trặc
- Giảm rủi ro cho người và thiết bị
6.3. IP & PED
- IP66 / IP67: khả năng chống bụi và nước hiệu quả
- PED: tuân thủ các quy định về thiết bị áp suất của Châu Âu
=> Những tiêu chuẩn này giúp Bộ truyền động thủy lực CP Rotork đủ điều kiện tham gia các dự án EPC quốc tế.
7. Phần Model – Thông số kỹ thuật của Bộ truyền động thủy lực CP Rotork
7.1. Cấu trúc Model Rotork CP
Model Rotork CP thường bao gồm:
- Dòng CP
- Kích thước Bộ truyền động
- Loại truyền động (DA/SR)
- Các tùy chọn Phụ trợ
Ví dụ:
- CP-065-DA
- CP-080-SR
- CP-100-DA-MH
(MH: manual override)
7.2. Thông số kỹ thuật điển hình
| Thông số | Giá trị |
| Kiểu truyền động | Quarter-turn (90°) |
| Cơ cấu | Scotch Yoke |
| Áp suất làm việc | Lên đến ~12 bar |
| Mô-men đầu ra | Lên đến ~4.500 Nm |
| Kiểu hoạt động | Double Acting / Spring Return |
| Nhiệt độ làm việc | -30°C đến +100°C (mở rộng option) |
| Vật liệu thân | Gang cầu |
| Tiêu chuẩn | ATEX, PED, SIL, IP66/67 |
8. Hướng dẫn lựa chọn Bộ truyền động thủy lực CP Rotork theo ứng dụng
Khi lựa chọn Bộ truyền động thủy lực CP Rotork, cần xem xét:
- Mô-men xoắn van yêu cầu
- Loại van (bi, bướm, nút)
- Áp suất và môi trường hoạt động
- Yêu cầu an toàn khi xảy ra sự cố
- Tiêu chuẩn dự án (ATEX, SIL…)
Việc lựa chọn đúng model giúp:
- Tối ưu hóa chi phí
- Tăng tuổi thọ hệ thống
- Đảm bảo vận hành an toàn
