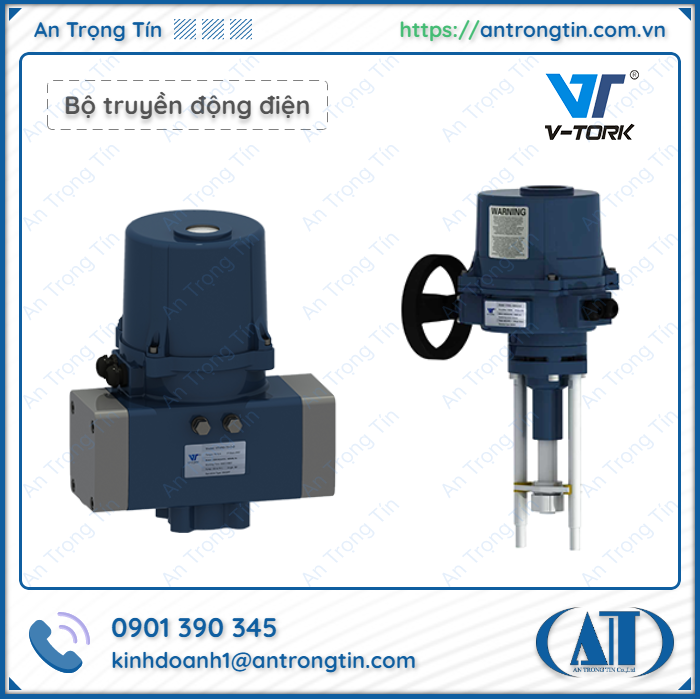

Bộ truyền động điện VTM series VTORK – Điều khiển van chính xác, an toàn và tiết kiệm chi phí
1. Vai trò của Bộ truyền động điện VTM series VTORK trong hệ thống tự động hóa van
Điều khiển van bằng tay không còn đáp ứng được các yêu cầu về độ chính xác, an toàn và tính liên tục trong vận hành.
Đó là lý do tại sao Electric Actuator đã trở thành một thành phần không thể thiếu trong các hệ thống tự động hóa.
Bộ truyền động điện VTM series VTORK được phát triển để giải quyết đồng thời ba vấn đề cốt lõi:
- Tự động hóa việc đóng/mở và điều chỉnh van
- Đảm bảo độ tin cậy cao trong môi trường công nghiệp khắc nghiệt
- Tối ưu hóa chi phí đầu tư và vận hành dài hạn
VTM Series là giải pháp bộ truyền động điện xoay 90°, được thiết kế đặc biệt cho van xoay 90°.
2. Tổng quan về cấu trúc kỹ thuật của Bộ truyền động điện VTM series VTORK
2.1 Cấu trúc tổng thể
Một Electric Actuator VTM series VTORK tiêu chuẩn bao gồm:
- Động cơ điện công nghiệp
- Bộ giảm tốc bánh răng trục vít
- Bộ điều khiển điện tử
- Công tắc giới hạn
- Trục đầu ra tiêu chuẩn ISO 5211
- Cơ cấu điều khiển thủ công
Tất cả các bộ phận được tích hợp trong một vỏ hợp kim nhôm đúc kín, bảo vệ các bộ phận bên trong khỏi bụi, hơi ẩm và tác động cơ học.
2.2 Nguyên lý hoạt động chi tiết
Nguyên lý hoạt động của Electric Actuator VTM series VTORK tuân theo chu trình sau:
- Hệ thống điều khiển (PLC, DCS, tủ điện) gửi tín hiệu điều khiển.
- Động cơ điện quay theo chiều mở hoặc đóng.
- Hộp số chuyển đổi tốc độ – tăng mô-men xoắn.
- Trục đầu ra quay chính xác 90°.
- Công tắc giới hạn ngắt nguồn khi đạt đến vị trí đã đặt.
- Cơ cấu tự khóa (self-locking) giúp van duy trì vị trí ngay cả khi mất điện.
3. Phân tích các ưu điểm kỹ thuật của Bộ truyền động điện VTM series VTORK
3.1 Độ bền và ổn định cao
So với nhiều mẫu bộ truyền động điện thông thường, Bộ truyền động điện VTM series VTORK được đánh giá cao về:
- Cấu trúc chắc chắn
- Độ rung thấp trong quá trình hoạt động
- Tuổi thọ cơ học và điện cao
=> Xếp hạng bảo vệ IP67 cho phép thiết bị hoạt động ổn định trong môi trường ngoài trời hoặc khu vực có độ ẩm cao.
3.2 Khả năng tương thích van vượt trội
Nhờ thiết kế đạt tiêu chuẩn ISO 5211, dòng VTM có thể được lắp đặt trực tiếp với:
- Van bi
- Van bướm
- Van nút
- Van giảm chấn công nghiệp
Điều này giúp giảm thời gian lắp đặt, giảm thiểu nhu cầu sử dụng bộ chuyển đổi và giảm thiểu lỗi cơ học.
3.3 Chế độ điều khiển linh hoạt
Bộ truyền động điện VTM series VTORK hỗ trợ:
- Điều khiển Bật/Tắt
- Điều khiển Modulating (tuyến tính) với tín hiệu 4–20 mA
Khả năng này làm cho dòng VTM phù hợp với:
- Hệ thống đơn giản
- Hệ thống điều khiển lưu lượng và áp suất độ chính xác cao
4. So sánh Bộ truyền động điện VTM series VTORK với các giải pháp khác
4.1 So sánh với bộ truyền động khí nén
| Tiêu chí | VTM Series (Điện) | Khí nén |
| Nguồn năng lượng | Điện | Khí nén |
| Độ chính xác | Cao | Trung bình |
| Hạ tầng phụ trợ | Không cần máy nén | Cần máy nén |
| Bảo trì | Thấp | Cao hơn |
| Điều khiển tuyến tính | Dễ dàng | Phức tạp |
4.2 So sánh với các bộ truyền động điện giá rẻ
So với các mẫu bộ truyền động điện thông thường, dòng VTM vượt trội ở các điểm sau:
- Độ ổn định lâu dài
- Khả năng vận hành liên tục
- An toàn điện và cơ khí
=> Đây là những yếu tố quan trọng đối với các dự án công nghiệp và hệ thống vận hành 24/7.
5. Thông số kỹ thuật của Bộ truyền động điện VTM series VTORK
5.1 Các model VTM phổ biến
| Model VTM | Mô-men xoắn (Nm) | Thời gian đóng/mở | Nguồn điện |
| VTM-05 | 50 Nm | 15–20 s | 220VAC / 24VDC |
| VTM-10 | 100 Nm | 15–20 s | 220VAC / 110VAC |
| VTM-20 | 200 Nm | 20–30 s | 220VAC |
| VTM-40 | 400 Nm | 30 s | 220VAC |
| VTM-60 | 600 Nm | 30–45 s | 220VAC |
| VTM-100 | 1000 Nm | 45–60 s | 220VAC |
5.2 Thông số kỹ thuật tiêu chuẩn
| Thông số | Giá trị |
| Kiểu truyền động | Điện – Quarter turn |
| Góc quay | 90° ± 10° |
| Chuẩn lắp van | ISO 5211 |
| Cấp bảo vệ | IP67 |
| Nhiệt độ làm việc | -20°C đến +70°C |
| Điều khiển | On/Off hoặc Modulating |
| Tín hiệu điều khiển | 4–20 mA (tùy chọn) |
| Tay quay khẩn cấp | Có (Manual Override) |
6. Hướng dẫn lựa chọn Bộ truyền động điện VTM series VTORK phù hợp
6.1 Xác định mô-men xoắn cần thiết
Cần xem xét:
- Kích thước van
- Áp suất làm việc
- Môi chất (Nước, hơi nước, hóa chất, v.v.)
Luôn chọn actuator có mô-men xoắn lớn hơn 20–30% so với mô-men xoắn cần thiết của van.
6.2 Lựa chọn nguồn điện phù hợp
- 220VAC: Phổ biến, dễ cấp nguồn
- 24VDC: An toàn, phù hợp cho hệ thống điều khiển
6.3 Xác định chế độ điều khiển
- On/Off: Hệ thống bật/tắt đơn giản
- Modulating: Hệ thống điều chỉnh chính xác
7. Ứng dụng thực tiễn của Bộ truyền động điện VTM series VTORK
VTM series VTORK được sử dụng rộng rãi trong:
- Nhà máy xử lý nước
- Trạm bơm
- Hệ thống HVAC trung tâm
- Nhà máy hóa chất
- Ngành công nghiệp dầu khí
- Nhà máy điện và năng lượng
8. Lợi ích kinh tế khi đầu tư vào Bộ truyền động điện VTM series VTOR
- Giảm nhân công vận hành
- Tăng cường an toàn hệ thống
- Giảm nguy cơ trục trặc
- Tối ưu hóa chi phí bảo trì
- Nâng cao hiệu quả sản xuất
